| 起源の場所: | 中国 |
|---|---|
| ブランド名: | XWH |
| モデル番号: | DN-40、DN-63、D （T） N-80、D （T） N-100、D （T） N-125、D （T） N-125、D （T） N-200 |
| 最小注文数量: | 1 |
| 価格: | USD4500-USD6000 |
| パッケージの詳細: | 木製ケース |
| 受渡し時間: | 15 営業日 |
| 支払条件: | L/C,D/A,D/P,T/T,ウェスタンユニオン,マネーグラム |
| 供給の能力: | 50セット/月 |
| 証明: | CE | 製品名: | プロジェクション溶接機械 |
|---|---|---|---|
| 適用する: | ガルバナイドシート溶接機 | 機能: | 抵抗溶接 |
| 機械の種類: | ペダルの溶接機 | 特徴: | 高効率性 |
| 溶接材料: | スチール 銅 アルミニウム | 最大 溶接容量: | 6+6mm |
| 保証後のサービス: | ビデオ技術サポート,オンラインサポート,部品 | 販売後サービス: | 無料のスペアパーツ 現地設置,投入,訓練 |
| ハイライト: | 水平点溶接機,ガルバナイドシートスポット溶接機,ガルバネスプロジェクションスポット溶接機 |
||

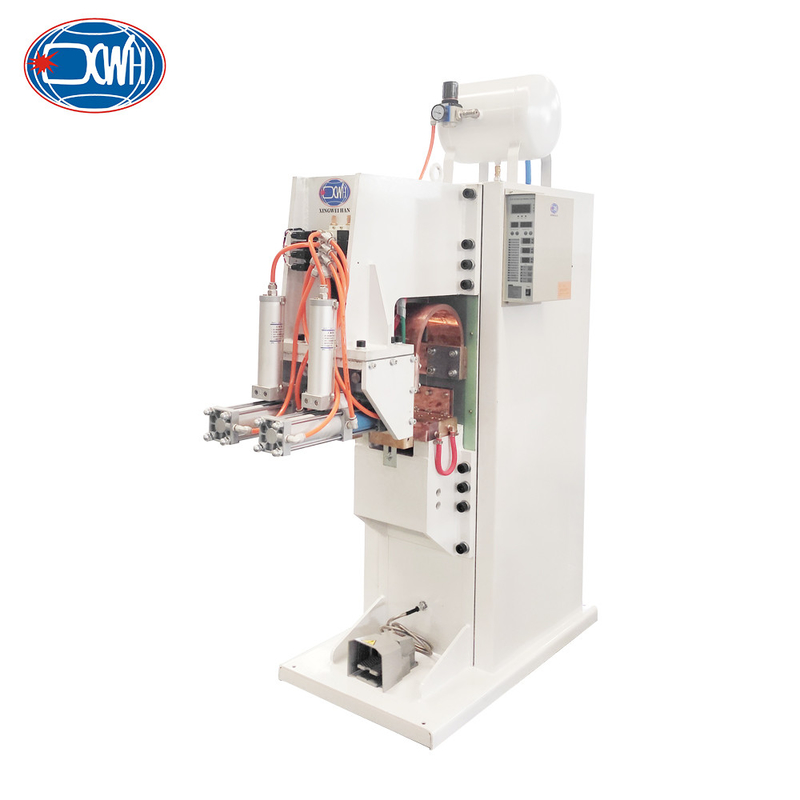

横接の溶接のために,電磁板の投射スポット溶接機
製品説明
メタルシート溶接機の溶接動作原理: スタートボタンを押すと,機械操作は手動の介入なしに溶接コントローラによって完了します.溶接点が完了するまで. 各溶接頭は4点の投影溶接を完了します. 合計8の突出物が1つのクランププロセスで溶接されました. 各溶接点の溶接品質を保証することは簡単です.各溶接頭の溶接圧と溶接電流は,独立して調整されます.
各溶接頭の移動方向は水平で,横接溶接点は溶接することができる.特に大きな作業部件に適しています.装置が不便なときに効率的な溶接を達成する.
テクニカルパラメータ
| 商品/モデル | DN-40 | DN-63 | D ((T) N-80 | D (T) N100 | D(T) N-125 | D (T) N-160 | D (T) N200 | |
| 定位電源 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| 定数主電源 | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| 副電圧 | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| 定数周波数 | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| マックス・ショート回路電流 | カ | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| 最大溶接力 | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| 喉 | MM | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| マックス・フロース 電極 | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| 作業ストローク | MM | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| 冷却用水消費量 2.5bar | L/分 | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| 電極 | MM | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| 武器 | MM | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| 投影の固定プレート | MM | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
|
マックス 溶接容量 A3鋼 |
MM | 2.5+25 | 3+3 | 4+4 | 4.5+45 | 5+5 | 5+5 | 6+6 |
利点
1身体は衝撃耐性,耐震性,高硬さのために設計され,各部品の設置と負荷強さを満たすために細工されています.フレームの内部に複数の強化肋骨が溶接され,溶接過程で機器の硬さと最小限の変形を確保溶接の安定性と手作業の安全性を確保する.
2上部電極は,ガス液体圧力シリンダーによって圧縮され,圧力調整が便利で正確になります.
3溶接機械のためのバックアップ専用空気貯蔵タンクは,溶接圧の変動を軽減し,溶接力の安定性を確保するのに有益です.
4上部電極は水平に前後を移動し,溶接ストロックと作業部品の動作ストロックは独立しており,下部電極は固定されています.操作が簡単です.
製品構造
画像
適用する
