証明: | CE | 製品名: | 自動溶接工 |
---|---|---|---|
溶接材料: | 合金の金属のアルミニウム ステンレス鋼 | 機能: | 溶接モーターおよび発電機セットのため |
機械の種類: | 多ヘッド スポット溶接機械 | 適用する: | 薄板金の溶接 |
キーワード: | ポイント溶接機 | 特徴: | 静止した溶接機 |
保証後のサービス: | ビデオ テクニカル サポート、オンライン サポートおよび予備品 | 販売後サービス: | 自由な予備品、分野の取付け、依託および訓練 |
ハイライト: | ステンレス鋼の自動溶接機,多点自動溶接機 |

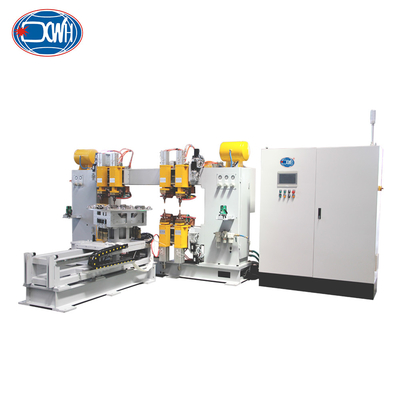

溶接設備 ステンレス鋼 自動溶接機 多頭点溶接機
製品紹介
円環用の多点自動溶接機/計器用シェル用の統合密封溶接機,特にモーターや発電機の特殊部品の溶接のために設計された.多頭溶接機は安定した溶接品質を持っています簡単に操作し,便利なメンテナンスをし,迅速かつ便利な電極交換.
テクニカルパラメータ
モデル/項目 | DN(B) -100 | D ((N) B-160 | D ((N) B-200 | D (N) B-250 |
定数電源 (KVA) | 100 | 160 | 200 | 250 |
電源入力 (V) | 3φAC 380V | 3φAC 380V | 3φAC 380V | 3φAC 380V |
最大短回路電流 (KA) | 30 | 40 | 40 | 45 |
最大力 (N) | 6000 | 6000 | 10000 | 15000 |
電極の長さ (mm) | 450 | 450 | 450 | 500 |
作業ストレッチ (MM) | 80 | 80 | 80 | 80 |
冷却消費量 ((L/min) | 20 | 20 | 20 | 20 |
最大溶接容量 (MM) | 3.0+30 | 4.0+40 | 5.0+50 | 6.0+60 |
利点
12組の溶接装置が使われて,加工品の直面の6点を溶接する.96 直面の内側円周の溶接点と144 工材の弧面の外側円周の溶接点2つのセットの溶接装置が使用され,直面に6点の溶接点を溶接する.インデックス回転メカニズムは,ワークピースを溶接する次のセットの溶接点に回転このメカニズムモードは,自動化を達成し,労働強度を削減し,溶接点の一貫性を確保することができます.
2主回路は,水冷蔵された高電力IGBTモジュールを採用し,強力な出力,安定性,信頼性があり,水分配送器は設備の外に設置できます.
3水回路のすべてのコンポーネントは銅とステンレス鋼ででき,水流状況を表示するための視覚的な水流ディスプレイが装備されています.
4操作は手動スイッチで制御され,生産効率が高く,労働強度は低い.
主要な構造

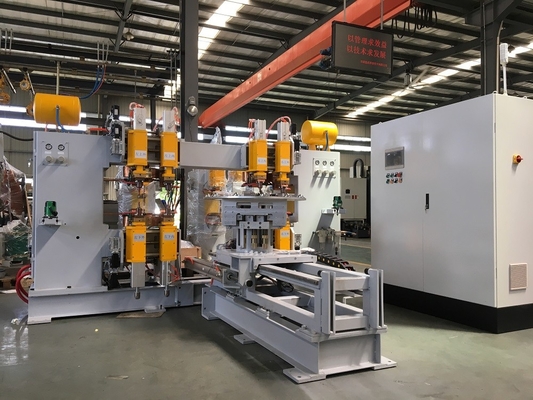

参考写真
適用する
製品の溶接に関する技術要件
1) 溶接材料:1.5mmステンレス鋼板+10mm厚,15mm広いステンレス鋼板+1.5mmステンレス鋼板.
2) 溶接点: 下記のように,内輪には96点,外輪には144点,直線部分には6点,合計24の円があります.
