証明: | CE | 製品名: | 自動スポット溶接機械 |
---|---|---|---|
溶接材料: | ステンレス鋼 | 機能: | 溶接モーターおよび発電機セットのため |
機械の種類: | 自動多スポット溶接機械 | 適用する: | 薄板金の溶接 |
キーワード: | ポイント溶接機 | 特徴: | プロジェクションスポット溶接 |
保証後のサービス: | ビデオ テクニカル サポート、オンライン サポートおよび予備品 | 販売後サービス: | 自由な予備品、分野の取付け、依託および訓練 |
ハイライト: | 3 段階 アルミ スポット 溶接機,自動アルミニウム点溶接機 |

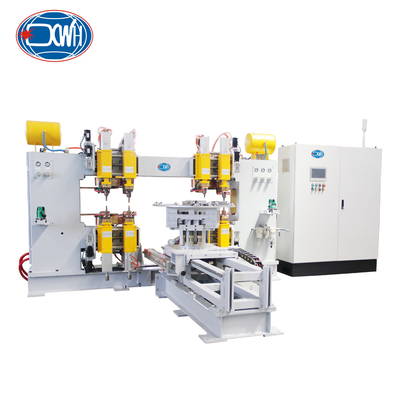

3 段階 アルミニウム 溶接 スポット 溶接 多頭 スポット 溶接 機械 自動
製品紹介
円環用の多点自動溶接機/計器用シェル用の統合密封溶接機,特にモーターや発電機の特殊部品の溶接のために設計された.多頭溶接機は安定した溶接品質を持っています簡単に操作し,便利なメンテナンスをし,迅速かつ便利な電極交換.
テクニカルパラメータ
モデル/項目 | DN(B) -100 | D ((N) B-160 | D ((N) B-200 | D (N) B-250 |
定数電源 (KVA) | 100 | 160 | 200 | 250 |
電源入力 (V) | 3φAC 380V | 3φAC 380V | 3φAC 380V | 3φAC 380V |
最大短回路電流 (KA) | 30 | 40 | 40 | 45 |
最大力 (N) | 6000 | 6000 | 10000 | 15000 |
電極の長さ (mm) | 450 | 450 | 450 | 500 |
作業ストレッチ (MM) | 80 | 80 | 80 | 80 |
冷却消費量 ((L/min) | 20 | 20 | 20 | 20 |
最大溶接容量 (MM) | 3.0+30 | 4.0+40 | 5.0+50 | 6.0+60 |
利点
1上部と下部電極はシリンダーによって圧縮され,圧力の調整が便利で正確になります.
22組の溶接装置が使われて,加工品の直面の6点を溶接する.96 直面の内側円周の溶接点と144 工材の弧面の外側円周の溶接点2つのセットの溶接装置が使用され,直面に6点の溶接点を溶接する.インデックス回転メカニズムは,ワークピースを溶接する次のセットの溶接点に回転このメカニズムモードは,自動化を達成し,労働強度を削減し,溶接点の一貫性を確保することができます.
3反応速度を加速し,上圧頭の動作速度を大幅に増加し,空気流失を減らすために直接電磁気弁を採用します.
主要な構造

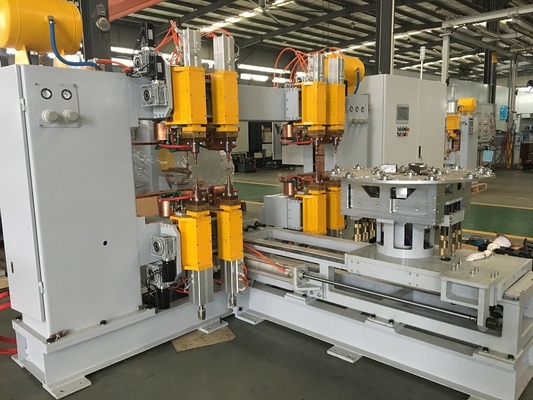

参考写真
適用する
製品の溶接に関する技術要件
1) 溶接材料:1.5mmステンレス鋼板+10mm厚,15mm広いステンレス鋼板+1.5mmステンレス鋼板.
2) 溶接点: 下記のように,内輪には96点,外輪には144点,直線部分には6点,合計24の円があります.
