製品名: | ワイヤー溶接機 | 溶接材料: | 合金の金属のアルミニウム ステンレス鋼 |
---|---|---|---|
機能: | CNCのRebarワイヤー機械式の溶接機 | 機械タイプ: | 自動金網の溶接機 |
利点: | 多ポイント スポット溶接機械 | キーワード: | Rebarの網の溶接機 |
保証サービスの後: | ビデオ テクニカル サポート、オンライン サポートおよび予備品 | 売り上げ後のサービスは提供した: | 自由な予備品、分野の取付け、依託および訓練 |
ハイライト: | 2Mmのおりの溶接ワイヤ機械,SSのガントリー溶接ワイヤ機械,多点によって溶接される機械380V |
溶接ワイヤ機械を一致させるために溶接される2つのMmのおりのステンレス鋼のガントリー多点
製品紹介
多ヘッド スポット溶接機械は外国装置の高度の構造を採用し、さまざまな製造業者によって現在使用された半自動溶接装置と全く異なる中国の市場で発達する半自動溶接装置によって十分に結合する。それは完全に元の溶接機の高い労働の強度、低い生産の効率、複雑な操作、大きいはね、弱い溶接、高い故障率および低いオートメーションの欠点を克服し、さまざまな6MMシリーズ棒鋼を作り出すことができる(電極の取り替えは十分である)。
技術的な変数
モデル/項目 | DN (B) - 100 | D (N) B--160 | D (N) B--200 | D (N) B--250 |
評価される力(KVA) | 100 | 160 | 200 | 250 |
入力(V) | 3φAC 380V | 3φAC 380V | 3φAC 380V | 3φAC 380V |
最高。短絡の流れ(KA) | 30 | 40 | 40 | 45 |
最高。力(n) | 6000 | 6000 | 10000 | 15000 |
電極の長さ(MM) | 450 | 450 | 450 | 500 |
働く打撃(MM) | 80 | 80 | 80 | 80 |
冷却の消費(L /min) | 20 | 20 | 20 | 20 |
Max.welding容量(MM) | 3.0+3.0 | 4.0+4.0 | 5.0+5.0 | 6.0+6.0 |
利点
1. rebarの網の溶接機は自動的に前にきつく締まる力を調節する比較的一定した圧力の空気の電極を前に採用する。前に押すばねと比較されてそれにより少ない電極の影響、より少ない電極の摩耗およびより安全な溶接ポイントの特徴がある。溶接プロセスの間のはねは更に減り、電極の生命は更に拡張される。
2. このプロダクトの主電装品はPLCによって制御され、理性的な管理は装置操作のために実行される。タッチ画面操作は操作をより便利および簡潔にする。

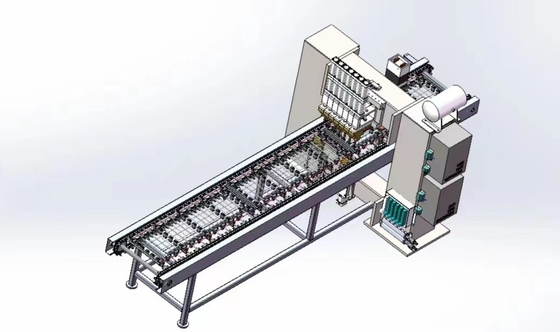

大構造
多ヘッド スポット溶接機械は関連の部品を取付け、溶接圧力に抗するのに使用されるガントリー タイプ フレームである;溶接機は修理され、工作物はX軸に沿って動く。
仕事の主義
1. 溶接のサイクル時間、手動で工作物を選び、置く。各列(1Sシリンダー降下time+0.5S毎通電時間* 3+1Sシリンダー帰りtime+1S毎列の先に時間)のための最適の通電時間=5S。複数のタイプの工作物のための最大列番号が75なら、各工作物のための通電時間は5 * 75=6.25分である。推定手動ローディングおよび荷を下す時間は3分、一つが10分以内に完了することを保障するであり。
2. 棒鋼の位置は移動可能なV形ブロックにすぐに位置を達成するために頼り工作物の指定を変えることを便利におよび有効する。指定が変わる度に、(横の)大梁の位置の位置が正確である点検し、より低い電極によって、他では始めない機械をかどうか干渉してはいけない。

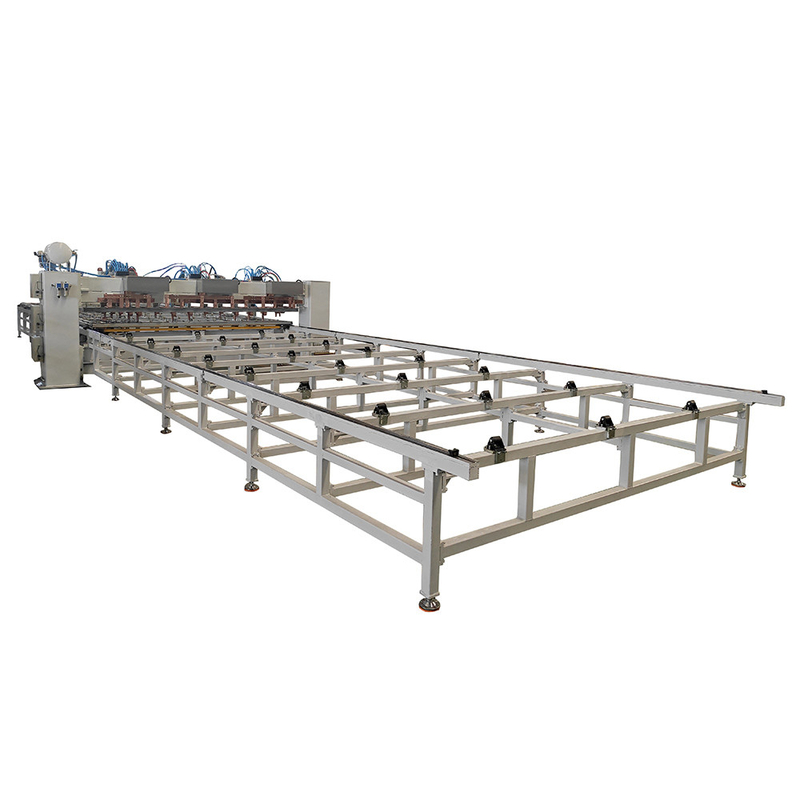

参照映像
