製品名: | 網の溶接機の補強 | 溶接材料: | 合金の金属のアルミニウム ステンレス鋼 |
---|---|---|---|
機能: | 溶接網機械 | 機械タイプ: | ポイント溶接機 |
利点: | 多ヘッド スポット溶接機械 | キーワード: | Rebarの網の溶接機 |
保証サービスの後: | ビデオ テクニカル サポート、オンライン サポートおよび予備品 | 売り上げ後のサービスは提供した: | 自由な予備品、分野の取付け、依託および訓練 |
ハイライト: | ワイヤー棚自動ポイント溶接工,セリウムの網のスポット溶接機械,Multihead自動ポイント溶接工 |
ワイヤーシェルフ自動溶接ポイント溶接機溶接ワイヤーマシンスポット溶接メッシュ
製品導入
マルチヘッドスポット溶接機は、外国設備の先進的な構造を採用し、現在各メーカーが使用している半自動溶接機とは全く異なる、中国市場で開発された半自動溶接機と完全に組み合わせています。元の溶接機の高い労働力、低い生産効率、複雑な操作、多量のスパッタ、弱い溶接、高い故障率、および低い自動化の欠点を完全に克服し、さまざまな6MMシリーズの棒鋼を生産できます(電極交換で十分です) 。
技術的パラメータ
モデル/アイテム | DN(B)-100 | D(N)B--160 | D(N)B--200 | D(N)B--250 |
定格電力(KVA) | 100 | 160 | 200 | 250 |
電源入力(V) | 3φAC380V | 3φAC380V | 3φAC380V | 3φAC380V |
最大。短絡電流(KA) | 30 | 40 | 40 | 45 |
最大。力(N) | 6000 | 6000 | 10000 | 15000 |
電極長さ(MM) | 450 | 450 | 450 | 500 |
作動ストローク(MM) | 80 | 80 | 80 | 80 |
冷却消費量(L/min) | 20 | 20 | 20 | 20 |
最大溶接能力(MM) | 3.0+3.0 | 4.0+4.0 | 5.0+5.0 | 6.0+6.0 |
利点
1. 鉄筋メッシュ溶接機は、比較的一定の予圧力で予締め力を自動的に調整する空気圧電極を採用しています。スプリングプリプレスと比較して、電極衝撃が少なく、電極の磨耗が少なく、溶接箇所が確実であるという特徴があります。溶接時のスパッタをさらに低減し、電極寿命をさらに延長します。
2. この製品の主要な電気コンポーネントは PLC によって制御され、機器の動作に対してインテリジェントな管理が実装されています。タッチスクリーン操作により、操作がより便利かつ簡潔になります。
主要な構造
マルチヘッドスポット溶接機は、関連部品の取り付けと溶接圧力に耐えるために使用されるガントリータイプのフレームです。溶接機は固定されており、ワークは X 軸に沿って移動します。
仕事の原則
1. ワークの前進駆動は精密ギヤとラックドライブを備えたサーボモータにより駆動され、ステップサイズを自由に制御できます。ワークの仕様を変更する場合に比較的便利です。
2. ワークピース 2 (1 列あたり 4 ~ 6 点)。治具では、1 台の溶接機を使用して各列を 3 回スポット溶接し、自動的に次の溶接点の列に進みます。傾斜した溶接点の位置にはサーボ駆動の位置決め溶接が行われます。機械はすべてのはんだ接合が完了するまで待機します。

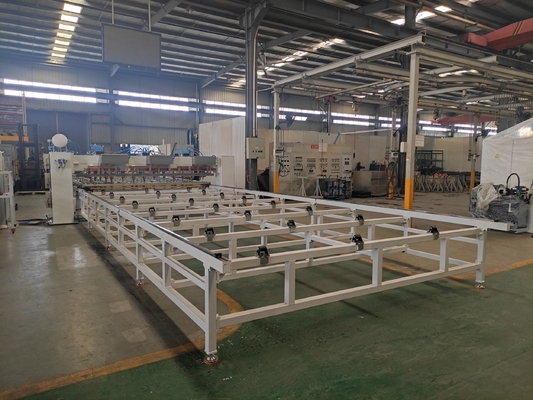

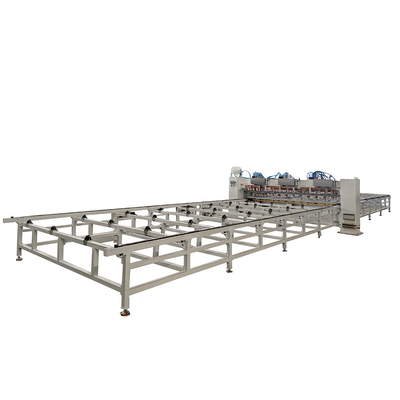

参考写真
