製品名: | Dcインバーター精密鋼鉄ドアのアルミニウム スタッドの多ヘッド スポット溶接機械 | 溶接材料: | 鋼鉄銅アルミニウム等 |
---|---|---|---|
機能: | 車の燃料タンクの点Weldinng | 機械タイプ: | 抵抗溶接機械 |
利点: | しっかり溶接 | キーワード: | 多ヘッド スポット溶接機械 |
保証サービスの後: | ビデオ テクニカル サポート、オンライン サポートおよび予備品 | 売り上げ後のサービスは提供した: | 自由な予備品、分野の取付け、依託および訓練 |
ハイライト: | 多ヘッド スポット溶接機械セリウム,200KVA抵抗溶接機械,Dcインバーター抵抗溶接機械 |

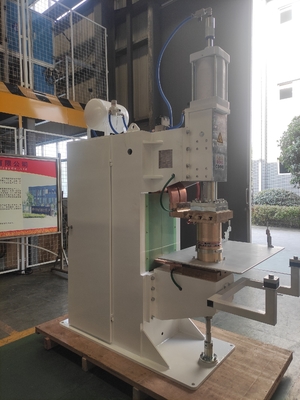

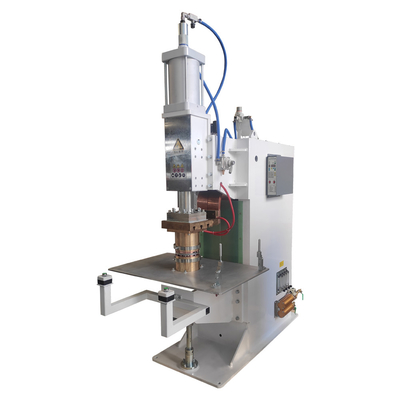

Dcインバーター精密鋼鉄ドアのアルミニウム スタッドの多ヘッド スポット溶接機械
製品紹介
多頭部のスポット溶接機械は本体で主に、変圧器、上部および下のプロジェクション溶接のプラットホーム(特別なプロジェクション溶接機械)、上部および下の溶接の腕ボディ(特別なスポット溶接機械)、ガス回路(与圧)システム、水回路(冷却)システム、コントローラーおよび手動スイッチ構成される。
技術的な変数
モデル/項目 | DN (B) - 100 | D (N) B--160 | D (N) B--200 | D (N) B--250 |
評価される力(KVA) | 100 | 160 | 200 | 250 |
入力(V) | 3φAC 380V | 3φAC 380V | 3φAC 380V | 3φAC 380V |
最高。短絡の流れ(KA) | 30 | 40 | 40 | 45 |
最高。力(n) | 6000 | 6000 | 10000 | 15000 |
電極の長さ(MM) | 450 | 450 | 450 | 500 |
働く打撃(MM) | 80 | 80 | 80 | 80 |
冷却の消費(L /min) | 20 | 20 | 20 | 20 |
Max.welding容量(MM) | 3.0+3.0 | 4.0+4.0 | 5.0+5.0 | 6.0+6.0 |
利点
1. 溶接電流はDCである。二次巻上げに誘導/磁気材料がある場合、溶接は影響されない;
2. 静止したスポット溶接機械のボディは厚くされた鋼板によって投げられ、ボディは安定している。
3. 上部および下の電極はよいがある補助圧力の非常に伝導性材料から成っていて、効果および高性能を溶接する。内部水冷システムは溶接の温度を減らすことができる。
4. 点の溶接工は異なった工作物の条件を満たすことができる溶接モードの15グループまで貯えることができる。
大構造
働き主義
「与圧」、「溶接」、「維持」、「残り」および溶接の工作物の過程において他のプロシージャの時間制御方式はまでにスポット溶接のコントローラーの調整装置完了する。溶接電流の各プロシージャそしてサイズに必要な時間は(すなわち、「溶接の指定」)先立って置かれるべきである。
溶接機が溶接しているとき、最初に場所は溶接はさみ、そして出版物スイッチ手動で、「与圧」プログラム開始、電磁弁の行為および圧縮空気の電極間の工作物電極を溶接はさみの行為の作り、次に工作物を堅く押すために溶接機のシリンダーに入る;適切な遅れの後で、「溶接の」プロシージャは始まる。現時点で、溶接変圧器の第一次コイルは(伝導の角度が制御可能である)を通して電源に誘発されたサイリスタ接続され、工作物を溶接するために二次溶接電流は発生する;「溶接の」プロシージャ、サイリスタ消える、変圧器の第一次コイルは動力を与えられ、溶接機は「は維持」のプロシージャの後で入れる;圧力がしばらく維持された後、電磁弁は切られる、上部の電極は工作物を解放し、溶接機は「残り」のプロシージャを入れる。現時点で、溶接周期は完了した。
参照映像
適用
