ブランド名: | XWH |
モデル番号: | d(n)b -100、d(n)b--160、d(n)b - 200、d(n)b - 250 |
MOQ: | 1 |
価格: | USD20000-USD25000 |
支払条件: | L/C、D/A、D/P、T/T、Western Union、MoneyGram |
供給能力: | 50セット/月 |

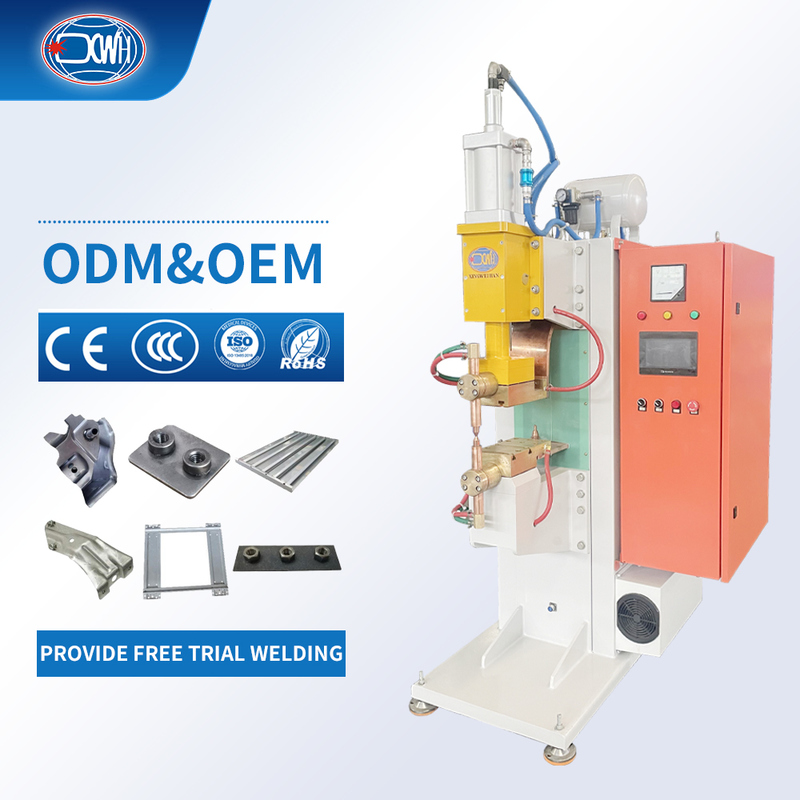

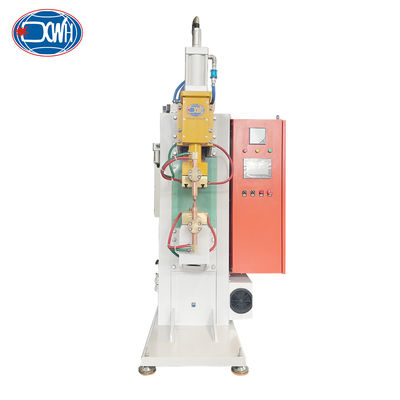

ねじボルト容量性コンデンサ放電エネルギー貯蔵ナットスポット溶接機
製品紹介:
容量性エネルギー貯蔵プロジェクション溶接機は、高強度で高一貫性の溶接要件向けに設計された工業グレードの設備です。高度なコンデンサエネルギー貯蔵技術を採用しており、瞬時に巨大で安定した溶接エネルギーを放出できます。ねじ、ナット、ボルトなどのファスナーの凸溶接に特に優れており、従来のスポット溶接作業も完璧に実行できます。この設備は、「手動での積み込みと取り出し、自動溶接」という効率的なモードを採用し、2000KGの頑丈な本体と組み合わせることで、長期間の連続生産における電力出力の絶対的な安定性と溶接品質の高い一貫性を保証します。信頼性の高い金属接続を作成するための最適なソリューションです。
特徴:
ねじ、ナット、その他のファスナーの溶接に関して、この設備はその代わりとなることのできない専門性を発揮します。ファスナーを薄板やプレス部品にしっかりと溶接し、部品自体の強度よりも高い接続点を形成し、家電製品、シャーシ、自動車部品などの業界に効率的で信頼性の高いねじ接続ソリューションを提供し、従来のリベット締めやねじ締めプロセスを置き換えます。
2. 優れた溶接表面品質:
高度に集中した溶接エネルギーと非常に短い作用時間により、その熱影響部は溶接点の非常に小さな範囲に厳密に制限されます。これにより、表面品質に大きな利点が得られます。ワークピースの背面にはほとんどインデントや変形がなく、前面のコーティングへの焼け付き損傷も最小限に抑えられ、外観に厳しい要件がある家電製品のケーシングや装飾部品などの製品の溶接ニーズを容易に満たすことができます。
3. 強力な材料適合性:
この溶接機は、独自のエネルギー放出形式により、通常の低炭素鋼を容易に処理できるだけでなく、ステンレス鋼、アルミニウム、銅などの高導電性および高熱伝導性材料、さらには異なる金属間の異種材料の溶接において、従来の溶接機では実現できない利点を発揮し、ユーザーの事業範囲と技術的境界を拡大します。
4. 電極の設計とメンテナンスの簡素化:
プロジェクション溶接を行う場合、熱がワークピース自体の凸点に集中するため、電極接触面の要件は比較的低く、電極ヘッドの形状をよりシンプルで耐久性のあるものに設計できます。これにより、電極の製造コストが直接削減され、耐用年数が延長され、生産プロセス中のメンテナンスと交換の頻度が減少し、設備の全体的な経済効率が向上します。
技術パラメータ:
項目 モデル | DN(B)-100 | DN(B)-160 | DN(B)-200 | DN(B)-250 |
定格電力 (KVA) | 100 | 160 | 200 | 250 |
入力電力 (V) | 3φAC 380V | 3φAC 380V | 3φAC 380V | 3φAC 380V |
最大短絡電流 (KA) | 30 | 35 | 40 | 45 |
デューティサイクル (%) | 50 | 50 | 50 | 50 |
最大力 (N) | 6000 | 6000 | 10000 | 15000 |
電極長 (MM) | 450 | 450 | 450 | 500 |
作動ストローク (MM) | 80 | 80 | 80 | 80 |
冷却消費量 (L/min) | 20 | 20 | 20 | 20 |
最大溶接能力 (MM) | 3.0+3.0 | 4.0+4.0 | 5.0+5.0 | 6.0+6.0 |
一般的な構造:
詳細画像:
上部電極:上部電極はリニアガイド内を垂直に上下に移動し、高い位置決め精度により、正確な溶接点を保証します。二重層シリンダー加圧を採用し、溶接圧力が十分で安定しています。
Cylinders:シリンダーは、アルミニウム合金シリンダーバレル、低減衰シールリング、および軽量摩擦リングを組み合わせ、耐摩耗性の表面と長い耐用年数を備え、非常に高いスポット溶接速度、電極加圧、スムーズで高速を実現します。
ガス貯蔵タンク:デュアルバックアップ専用ガス貯蔵タンクにより、溶接圧力の変動を大幅に削減し、安定した溶接力を確保します。
水路コンポーネント:すべての水路コンポーネントは、錆を防ぐために表面処理を施し、水路排水は水槽に独立して排出されます。流出状況に基づいて、水路の詰まりを観察し、除去することができます。
シーン画像:
溶接テスト:
よくある質問:
