| ブランド名: | Xingweihan |
| モデル番号: | FN-80-H、FN-100-H、FN-160-H、FN-100-E、FN-160-E |
| MOQ: | 1 |
| 価格: | USD12000-USD13000 |
| 支払条件: | L/C、D/A、D/P、T/T、Western Union、MoneyGram |
| 供給能力: | 50セット/月 |

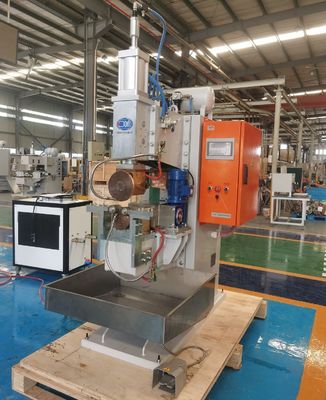

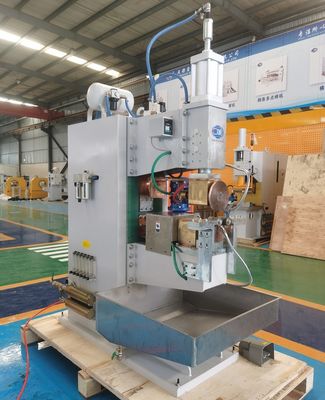

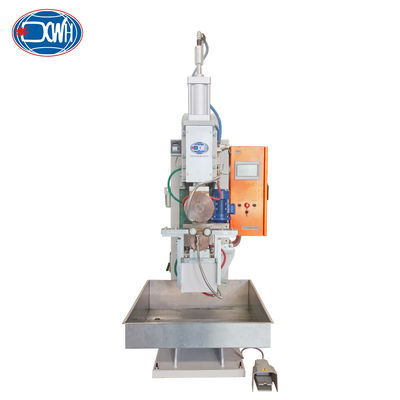

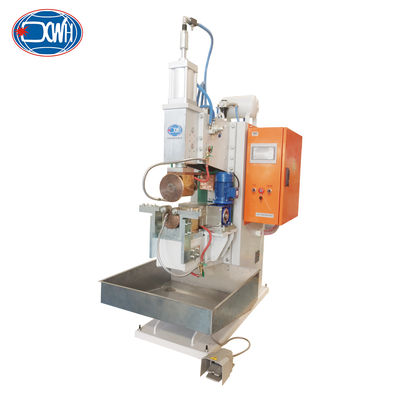

洗濯機コネクタ用プレート半自動サイドローリングシーム溶接機
製品紹介:
このシーム溶接機は、ステンレス鋼コルゲートパイプのリングシーム溶接プロセスを深く最適化するために設計された専門的な設備です。可変周波数電源と自動回転治具の協調制御により、精密なエネルギー管理とリングシーム溶接の均一な溶融を実現します。この設備は「人間と機械の協調」を中核として設計されており、オペレーターはロードとアンロードのプロセスを完了するだけで済みます。治具の位置決め、パイプの回転、溶接動作はすべて設備によって自動的に完了するため、操作の敷居が下がるだけでなく、溶接部品の歩留まりも保証されます。溶接が完了すると、ワークピースはすぐに外部の水槽に移され、急速冷却され、一貫した生産リズムを形成します。家電製品やバスルームなどの業界で、食器洗い機や製氷機などのステンレス鋼製ウォーターコネクタの大量生産に広く使用されており、その安定した溶接品質と効率的な操作プロセスは、製品の信頼性と生産効率を向上させるための重要な設備となっています。
特徴:
1. 継続的な運転能力の耐久性と安定性の保証：最大1200KGの重量と頑丈な本体構造により、この設備は非常に高い剛性と安定性を備えています。これにより、長期間の継続的な振動や負荷に耐えることができ、大量生産における自動溶接の精度を一貫して効果的に確保し、産業規模の生産における設備の耐久性と信頼性に対する厳しい要件を満たしています。
2. 1台で多機能の幅広い適用性：このデバイスの設計は、市場の多様なニーズを十分に考慮しており、その強力な適応性により、食器洗い機、洗濯機、蛇口、製氷機、さらにはバスルームなど、さまざまなシナリオでのコルゲートステンレス鋼パイプコネクタの溶接を容易に処理できます。家電製品やバスルーム製品の具体的な要件に関係なく、専門的な溶接ソリューションを提供でき、顧客の設備投資コストを節約できます。
3. 非常に簡素化された「ワンクリック」操作プロセス：設備の自動化レベルにより、操作は非常に簡単です。オペレーターは高度な溶接スキルを習得する必要はなく、ワークフローは次のとおりです。ワークピースの配置 -> スタートボタンを押す -> 完成品を取り出し、冷却する。この「完全な」操作により、技術的な敷居とトレーニングコストが大幅に削減され、新入社員がすぐに作業を開始できるようになり、生産効率が確保されます。
技術パラメータ:
|
モデル 項目 |
単位
|
FN-80-H
|
FN-100-H
|
FN-160-H
|
FN-100-E
|
FN-160-E
|
|
定格電力 |
KVA
|
80
|
100
|
160
|
100
|
160
|
|
電圧入力 |
V
|
380
|
380
|
380
|
380 |
380
|
|
周波数 |
Hz
|
50
|
50
|
50
|
50
|
50
|
|
最大短絡電流 |
KA
|
26
|
30
|
40
|
30
|
40
|
|
作動ストローク |
mm |
100 |
100
|
100 |
100 |
100
|
|
溶接効率 |
m/min
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
|
最大力 |
N
|
6000
|
6000
|
7800
|
6000
|
7800
|
|
最大溶接能力 |
mm
|
1.2+1.2
|
1.5+1.5
|
2.0+2.0
|
1.5+1.5
|
2.0+2.0
|
|
モーター出力 |
W
|
550
|
750
|
750
|
750
|
400
|
|
冷却消費量 |
L/min
|
8
|
8
|
10
|
8
|
10
|
|
重量
|
Kg
|
380
|
510
|
630
|
530
|
700
|
一般的な構造:
詳細画像:
効率的な自動化プロセス:このソリューションの中核は統合された自動化であり、クランプ、回転、溶接の精密なタスクを管理します。手動介入を単純な材料ハンドリングの管理に限定することにより、システムは変動を効果的に排除し、生産サイクルを加速します。
即時冷却による最適化されたプロセス:外部水槽を備えたこのシステムは、溶接後すぐにコンポーネントが冷却段階に入ることを保証します。生産ラインの重要なパスへのこの統合は、製品の品質を安定させるだけでなく、サイクル時間を短縮し、全体的な製造効率を向上させます。
ガス貯蔵タンク:独自のガス貯蔵タンクを装備し、機械は一定の圧力供給を保証します。これにより、溶接力が操作全体を通じて一定に保たれ、設備の信頼性と性能が大幅に向上します。
プロアクティブなシステム設計:水道システムは信頼性を念頭に置いて構築されています。すべてのコンポーネントは予防措置として防錆処理されており、排水はタンクへの専用の独立したパスを介して処理されます。この設計には、統合された診断機能が組み込まれています。水道の状態は流出に基づいて評価でき、閉塞の観察と排除を容易にします。
シーン画像:
アプリケーション:
溶接前:

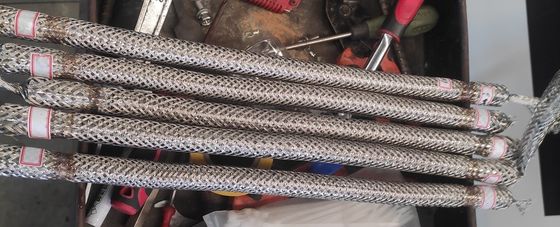

溶接後:
さまざまなタイプのシーム溶接機:
よくある質問:
| 項目/モデル | DN-40 | DN-63 | D(T)N-80 | D(T)N-100 | D(T)N-125 | D(T)N-160 | D(T)N-200 | |
| 定格電力（50％） | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| 定格一次電力 | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| 二次電圧 | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| 定格周波数 | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| 最大短絡電流 | KA | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| 最大溶接電力 | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| スロート | MM | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| 電極での最大力 | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| 作動ストローク | MM | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| 冷却水消費量2.5bar | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| 電極tlp | MM | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| アーム | MM | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| 投影クランププレート | MM | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
|
最大溶接容量 A3鋼 |
MM | 2.5+2.5 | 3+3 | 4+4 | 4.5+4.5 | 5+5 | 5+5 |
6+6 |
|
モデル 項目
|
単位
|
FN-80-H
|
FN-100-H
|
FN-160-H
|
FN-100-E
|
FN-160-E
|
|
定格電力 |
KVA
|
80
|
100
|
160
|
100
|
160
|
|
電圧入力
|
V
|
380
|
380
|
380
|
380 |
380
|
|
周波数
|
Hz
|
50
|
50
|
50
|
50
|
50
|
|
最大短絡電流
|
KA
|
26
|
30
|
40
|
30
|
40
|
|
作動ストローク |
mm |
100 |
100
|
100 |
100 |
100
|
|
溶接効率
|
m/min
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
|
最大力
|
N
|
6000
|
6000
|
7800
|
6000
|
7800
|
|
最大溶接能力
|
mm
|
1.2+1.2
|
1.5+1.5
|
2.0+2.0
|
1.5+1.5
|
2.0+2.0
|
|
モーター出力 |
W
|
550
|
750
|
750
|
750
|
400
|
|
冷却消費量
|
L/min
|
8
|
8
|
10
|
8
|
10
|
|
重量
|
Kg
|
380
|
510
|
630
|
530
|
700
|
