| ブランド名: | Xingweihan |
| モデル番号: | FN-80-H、FN-100-H、FN-160-H、FN-100-E、FN-160-E |
| MOQ: | 1 |
| 価格: | USD12000-USD13000 |
| 支払条件: | L/C、D/A、D/P、T/T、Western Union、MoneyGram |
| 供給能力: | 50セット/月 |

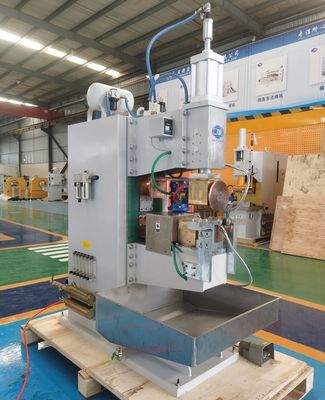

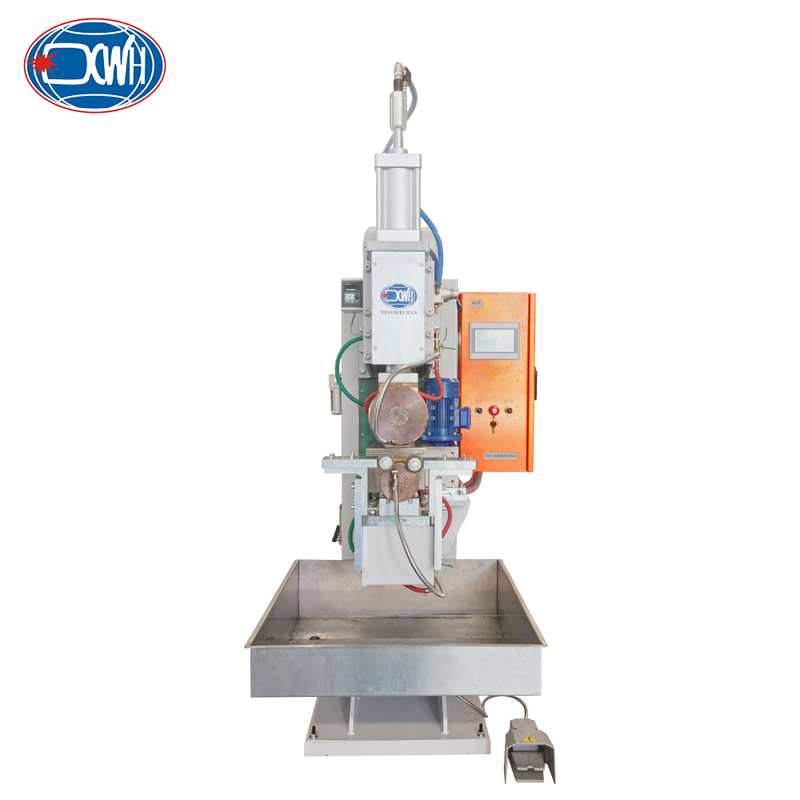

ローラー特殊半自動 トイレコネクタ抵抗シーム溶接機
製品紹介:
The corrugated stainless steel variable frequency ring seam welding machine is designed for high-quality welding of flexible corrugated stainless steel pipes and stainless steel braided water connectors機器は高度な周波数変換制御技術を採用し,精密な機械式クランプと自動回転システムと組み合わせています.溶接過程中に安定性と精密な熱入力を確保するために熱帯管の燃焼や不完全な溶接などの欠陥を効果的に回避する. Its automated welding process (manual loading and unloading - automatic clamping and rotating welding - manual material retrieval) significantly improves production efficiency while ensuring welding consistency外部水貯蔵タンクは,溶接部品の即時冷却を可能にします.溶接から後処理までのプロセスチェーン全体をカバーする洗碗機,水槽,洗濯機などの様々な水接続器の密封と耐久性に関する厳格な要件を満たしています.
特徴:
1人と機械の協働の最適化生産モード:機器は"手動給餌,自動溶接,手動材料抽出と冷却"の協力生産モードを採用します.この設計は,高度に繰り返され精密な溶接コアプロセスを機械自動化に委ねます人と機械の相応の利点を充分活用し,質の一貫性を確保しながら,効率的でスムーズな組み立てライン操作を実現します.
2完全に自動化されたコア溶接プロセス:操作者が配給を完了してプログラムを開始すると,機器は自動的に一連の正確な動作を実行します.正確に作業部位を固定質の高い溶接のために溶接輪を起動します. プロセス全体に手作業の介入は必要ありません.労働の強度を大幅に削減するだけでなく溶接品質に対する人間の影響もなくし,生産速度の安定性と製品の高一貫性を保証します.
3外部冷却と溶接プロセス間のシームレスな接続:独立した外部の水貯蔵タンク設計により,溶接冷却プロセスは溶接ホストと並行して動作できます.作業員が完成した溶接作業部件を取り出すと同時に冷却のために水タンクに入れて 溶接作業の次のサイクルを即座に開始できますこの設計は,内蔵冷却システムによって引き起こされるかもしれない待ち時間を避ける設備の全体的な利用率を向上させる.
技術パラメータ:
|
モデル項目 |
ユニット
|
FN-80-H
|
FN-100-H
|
FN-160-H
|
FN-100-E
|
FN-160-E
|
|
定位電源 |
KVA
|
80
|
100
|
160
|
100
|
160
|
|
入力電圧 |
V
|
380
|
380
|
380
|
380 |
380
|
|
頻度 |
Hz
|
50
|
50
|
50
|
50
|
50
|
|
最大短回路電流 |
カ
|
26
|
30
|
40
|
30
|
40
|
|
作業ストローク |
mm |
100 |
100
|
100 |
100 |
100
|
|
溶接効率 |
m/min
|
0.7-3 だった9
|
0.7-3 だった9
|
0.7-3 だった9
|
0.7-3 だった9
|
0.7-3 だった9
|
|
マックス・フォース |
N
|
6000
|
6000
|
7800
|
6000
|
7800
|
|
最大の溶接能力 |
mm
|
1.2+12
|
1.5+15
|
2.0+20
|
1.5+15
|
2.0+20
|
|
モーターパワー |
W
|
550
|
750
|
750
|
750
|
400
|
|
冷却消費量 |
L/分
|
8
|
8
|
10
|
8
|
10
|
|
体重
|
キロ
|
380
|
510
|
630
|
530
|
700
|
一般的な構造:
詳細画像:
効率的な自動化プロセスこのソリューションの核心に 統合された自動化があり 固定,回転,溶接の精密作業を 管理しています手作業を単純に処理するだけでシステムにより,変動を効果的に排除し,生産サイクルを加速します.
効率的な溶接後の冷却:外部水タンクにより,部品を溶接から冷却に直接移動させることができます.これは潜在的なボトルネックをなくし,生産リズムを最適化します.そして,全体的な運用効率の大幅な向上に貢献します.
ガスの貯蔵タンク:この機械の重要な特徴は,組み込まれたガス貯蔵タンクである.これはガス圧力変動を効果的に抑制し,施された溶接力の不変な一貫性を保証する.この改良は,溶接プロセス全体の正確な制御を維持するために不可欠です.
サービス指向の水道システム設計耐腐蝕性 を 確保 する ため に,水 に 接触 する 部品 すべて は 表面 処理 を 受け て 耐腐蝕性 を 確保 し ます.さらに,水 の 排水 は 専用 の 出口 を 通し て タンク に 流さ れ ます.この意図的なデザインは,水の流れの明確な観察点を提供します詰まりを容易に観察し,迅速に対処し,保守を簡素化します.

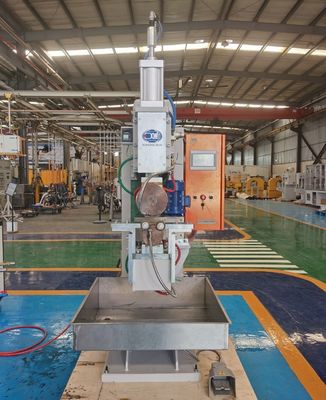

シーンの画像:
適用:
溶接前:

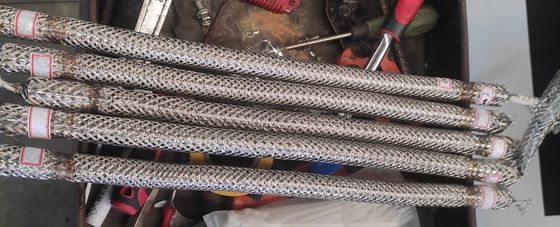

溶接後:
縫合溶接機の多種:
FAQ:
| 商品/モデル | DN-40 | DN-63 | D ((T) N-80 | D (T) N100 | D(T) N-125 | D (T) N-160 | D (T) N200 | |
| 定位電源 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| 定数主電源 | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| 副電圧 | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| 定数周波数 | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| マックス・ショート回路電流 | カ | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| 最大溶接力 | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| 喉 | MM | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| マックス・フロース 電極 | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| 作業ストローク | MM | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| 冷却用水消費量 2.5bar | L/分 | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| 電極 | MM | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| 武器 | MM | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| 投影の固定プレート | MM | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
|
マックス.溶接容量A3鋼 |
MM | 2.5+25 | 3+3 | 4+4 | 4.5+45 | 5+5 | 5+5 |
6+6 |
|
モデル ポイント
|
ユニット
|
FN-80-H
|
FN-100-H
|
FN-160-H
|
FN-100-E
|
FN-160-E
|
|
定位電源 |
KVA
|
80
|
100
|
160
|
100
|
160
|
|
入力電圧
|
V
|
380
|
380
|
380
|
380
|
380
|
|
頻度
|
Hz
|
50
|
50
|
50
|
50
|
50
|
|
最大短回路電流
|
カ
|
26
|
30
|
40
|
30
|
40
|
|
作業ストローク |
mm |
100 |
100
|
100 |
100 |
100
|
|
溶接効率
|
m/min
|
0.7-3 だった9
|
0.7-3 だった9
|
0.7-3 だった9
|
0.7-3 だった9
|
0.7-3 だった9
|
|
マックス・フォース
|
N
|
6000
|
6000
|
7800
|
6000
|
7800
|
|
最大の溶接能力
|
mm
|
1.2+12
|
1.5+15
|
2.0+20
|
1.5+15
|
2.0+20
|
|
モーターパワー |
W
|
550
|
750
|
750
|
750
|
400
|
|
冷却消費量
|
L/分
|
8
|
8
|
10
|
8
|
10
|
|
体重
|
キロ
|
380
|
510
|
630
|
530
|
700
|
