| ブランド名: | Xingweihan |
| モデル番号: | FN-80-H、FN-100-H、FN-160-H、FN-100-E、FN-160-E |
| MOQ: | 1 |
| 価格: | USD12000-USD13000 |
| 支払条件: | L/C、D/A、D/P、T/T、Western Union、MoneyGram |
| 供給能力: | 50セット/月 |

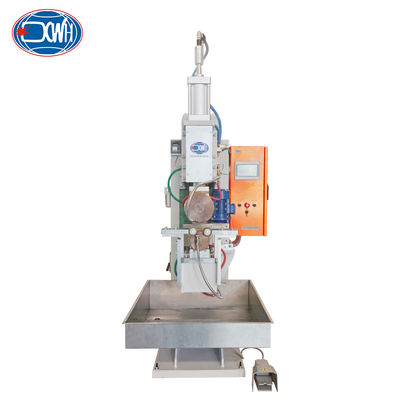

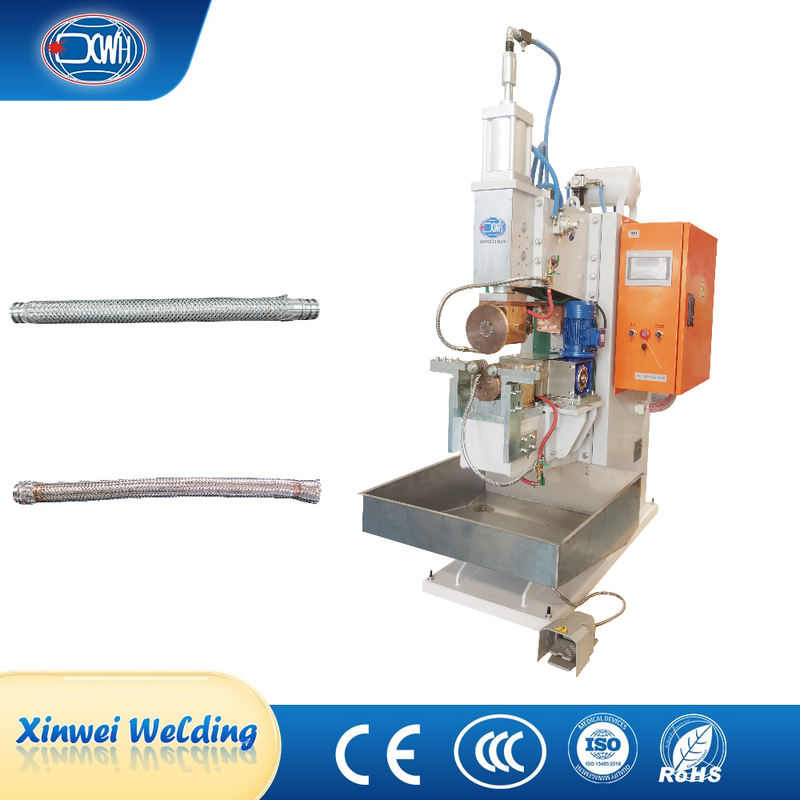

円形連続ローラー抵抗 溶接器のシーム溶接 蛇口接続器
製品紹介:
このリングシーム溶接機は,圧縮,溶接から冷却まで,完全な安全なプロセスソリューションを提供します.機器は,自動的に最も技術的に高度な回転溶接プロセスを実行精度と繰り返しのプロセスを保証し,安全な積載と卸載,および溶接後の冷却の責任は手作業です.人間と機械の協力の安全設計概念を完全に反映するこの分業は,操作者の安全を保証するだけでなく,機器が長期間安定して高品質な製品を出力できるようにします.生産安全とプロセス信頼性に重点を置く製造環境に特に適しています.
特徴:
1.精密な回転溶接:自動回転メカニズムは,溶接銃が固定され,作業部品が均等に回転することを保証し,死角のない360°の完璧な円形シームを得ます,美しい形状で,また優れた封印である.
2. 人間と機械の協働の最適化生産モード:機器は"手動給餌,自動溶接,手動材料抽出と冷却"の協力生産モードを採用します.この設計は,高度に繰り返され精密な溶接コアプロセスを機械自動化に委ねます人と機械の相応の利点を充分活用し,質の一貫性を確保しながら,効率的でスムーズな組み立てライン操作を実現します.
3材料の性能を最適化するための即時水冷却: 溶接が完了した後,作業台は,迅速な冷却のために外部水貯蔵タンクにすぐに置くことができます.生産サイクルを改善するだけでなく軽量化温度ゾーンを通過し,カービッド降水を減少させ,溶接領域の耐腐蝕性をより良く維持する製品の一般的な使用寿命を延長する.
技術パラメータ:
|
モデル項目 |
ユニット
|
FN-80-H
|
FN-100-H
|
FN-160-H
|
FN-100-E
|
FN-160-E
|
|
定位電源 |
KVA
|
80
|
100
|
160
|
100
|
160
|
|
入力電圧 |
V
|
380
|
380
|
380
|
380 |
380
|
|
頻度 |
Hz
|
50
|
50
|
50
|
50
|
50
|
|
最大短回路電流 |
カ
|
26
|
30
|
40
|
30
|
40
|
|
作業ストローク |
mm |
100 |
100
|
100 |
100 |
100
|
|
溶接効率 |
m/min
|
0.7-3 だった9
|
0.7-3 だった9
|
0.7-3 だった9
|
0.7-3 だった9
|
0.7-3 だった9
|
|
マックス・フォース |
N
|
6000
|
6000
|
7800
|
6000
|
7800
|
|
最大の溶接能力 |
mm
|
1.2+12
|
1.5+15
|
2.0+20
|
1.5+15
|
2.0+20
|
|
モーターパワー |
W
|
550
|
750
|
750
|
750
|
400
|
|
冷却消費量 |
L/分
|
8
|
8
|
10
|
8
|
10
|
|
体重
|
キロ
|
380
|
510
|
630
|
530
|
700
|
一般的な構造:
詳細画像:
効率的な自動化プロセス機械はシームレスなワークフローを指揮し 固定,回転,溶接は プログラムされた順序で 自動的に実行されます人工労働者が部分的な積載と卸荷のみを処理している場合製造効率が向上する.
統合冷却ソリューション: 外部水貯蔵タンクは溶接プロセスとシームレスに接続され,溶接後に作業部品の即時冷却を容易にし,生産プロセスを最適化します.そして,全体的な運用効率を向上させる.
ガスの貯蔵タンク:投射・スポット溶接機には専用ガス貯蔵タンクが装備されており,溶接圧力変動を軽減し,安定した溶接力を確保するのに役立ちます.
水路部品:水路のすべてのコンポーネントは 腐るのを防ぐために表面処理を受け,水路の排水は独立して水タンクに放出されます.水路の詰め込みは観察され 排除できます.

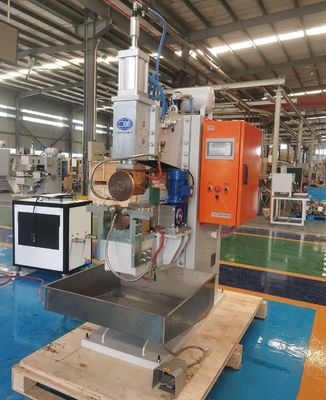

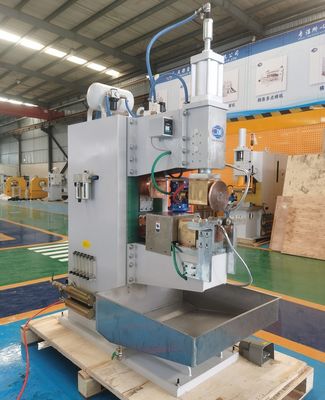

シーンの画像:
適用:

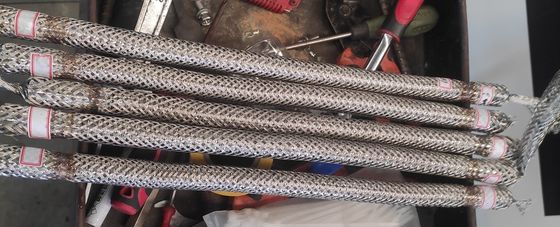

溶接前:
溶接後:
縫合溶接機の多種:
FAQ:
| 商品/モデル | DN-40 | DN-63 | D ((T) N-80 | D (T) N100 | D(T) N-125 | D (T) N-160 | D (T) N200 | |
| 定位電源 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| 定数主電源 | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| 副電圧 | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| 定数周波数 | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| マックス・ショート回路電流 | カ | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| 最大溶接力 | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| 喉 | MM | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| マックス・フロース 電極 | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| 作業ストローク | MM | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| 冷却用水消費量 2.5bar | L/分 | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| 電極 | MM | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| 武器 | MM | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| 投影の固定プレート | MM | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
|
マックス.溶接容量A3鋼 |
MM | 2.5+25 | 3+3 | 4+4 | 4.5+45 | 5+5 | 5+5 |
6+6 |
|
モデル ポイント
|
ユニット
|
FN-80-H
|
FN-100-H
|
FN-160-H
|
FN-100-E
|
FN-160-E
|
|
定位電源 |
KVA
|
80
|
100
|
160
|
100
|
160
|
|
入力電圧
|
V
|
380
|
380
|
380
|
380 |
380
|
|
頻度
|
Hz
|
50
|
50
|
50
|
50
|
50
|
|
最大短回路電流
|
カ
|
26
|
30
|
40
|
30
|
40
|
|
作業ストローク |
mm |
100 |
100
|
100 |
100 |
100
|
|
溶接効率
|
m/min
|
0.7-3 だった9
|
0.7-3 だった9
|
0.7-3 だった9
|
0.7-3 だった9
|
0.7-3 だった9
|
|
マックス・フォース
|
N
|
6000
|
6000
|
7800
|
6000
|
7800
|
|
最大の溶接能力
|
mm
|
1.2+12
|
1.5+15
|
2.0+20
|
1.5+15
|
2.0+20
|
|
モーターパワー |
W
|
550
|
750
|
750
|
750
|
400
|
|
冷却消費量
|
L/分
|
8
|
8
|
10
|
8
|
10
|
|
体重
|
キロ
|
380
|
510
|
630
|
530
|
700
|
