証明: | CE | 製品名: | 自動ボディ スポット溶接機械 |
---|---|---|---|
適用する: | 自動車産業 | 機能: | 薄板金の点Weldinng |
機械の種類: | 抵抗溶接機械 | 特徴: | 静止した溶接機 |
溶接材料: | スチール 銅 アルミニウム | 最高。溶接容量: | 6+6mm |
保証後のサービス: | ビデオ テクニカル サポート、オンライン サポートおよび予備品 | 販売後サービス: | 自由な予備品、分野の取付け、依託および訓練 |
ハイライト: | 6 6mm静止したスポット溶接機械,マイクロコンピューターの静止したスポット溶接機械,中間周波数の静止した点の溶接工 |

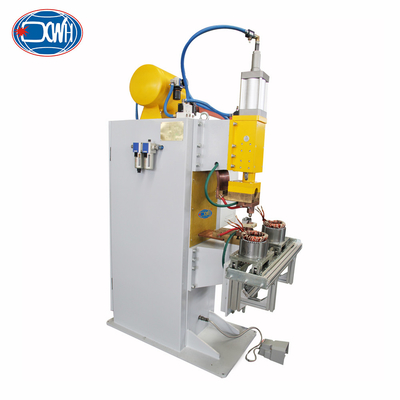

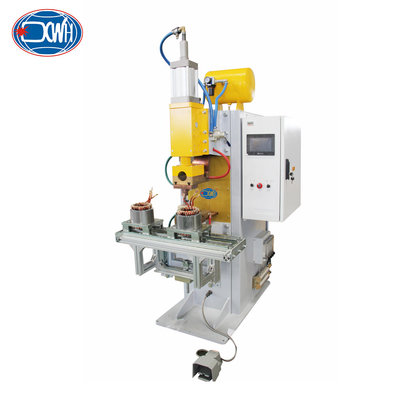

パネウマティック抵抗 中間周波数MF 固定スポット溶接機
製品説明
DN (B) シリーズの中周波固定点投射スポット溶接機は,主に低炭素鋼,ステンレス鋼,アルミニウム合金およびいくつかの有色金属の溶接板に使用されます.プレートとノットとボルトの間の投射溶接.
テクニカルパラメータ
商品 モデル | DN(B) -100 | DN(B) -160 | DN(B) 200 | DN(B) -250 |
定数電源 (KVA) | 100 | 160 | 200 | 250 |
電源入力 (V) | 3φAC 380V | 3φAC 380V | 3φAC 380V | 3φAC 380V |
最大短路電流 (KA) | 30 | 35 | 40 | 45 |
作業サイクル (%) | 50 | 50 | 50 | 50 |
最大力 (N) | 6000 | 6000 | 10000 | 15000 |
電極の長さ ((MM) | 450 | 450 | 450 | 500 |
作業ストレッチ (MM) | 80 | 80 | 80 | 80 |
冷却消費量 ((L/min) | 20 | 20 | 20 | 20 |
最大溶接容量 (MM) | 3.0+30 | 4.0+40 | 5.0+50 | 6.0+60 |
特徴
1長期間の運用の安定性と信頼性を確保するために,複数の同じ方法で強制水冷却システム.
2圧縮電極の速度を調整し,圧力をかけると溶接作業部位への衝撃を減らし,溶接時のノイズも減少します.
3上部と下部電極は,溶接プロセスの動作を改善できる補足的なストローク圧縮モードを採用します.
4. 知的マイクロコンピュータ制御,複数のセクションの放出. それは,特別材料の予熱,溶接,改革,テンパーに使用することができます.
複数の投射溶接の過程で電流シャントによる冷接または緩い溶接の問題を解決する.特に高炭素鋼や金属板の特殊インターレイヤの溶接に適している.
製品構造
通常のAC抵抗溶接機と比較して,MFスポット溶接機には以下の利点があります:
1 入力電源は3相380Vで,バランスのとれた3相電耗と非常に高い電源利用率を有する.非常高功率因子 0 以上0.9%
2 制御器は,交流電流を直流に変換し,IGBTインバーターを通じて溶接変圧器に出力します.通常の電源周波数溶接機よりもはるかに高い中間周波数インバーターコントローラーのインバーター周波数は1000Hzで,調整解像度は1msに達します.通常の電源周波数回数回数よりも20倍高い制御精度が高く,応答速度が速く,出力安定性が向上する.
画像
適用する
商品 モデル | DN(B) -100 | DN(B) -160 | DN(B) 200 | DN(B) -250 |
定数電源 (KVA) | 100 | 160 | 200 | 250 |
電源入力 (V) | 3φAC 380V | 3φAC 380V | 3φAC 380V | 3φAC 380V |
最大短路電流 (KA) | 30 | 35 | 40 | 45 |
作業サイクル (%) | 50 | 50 | 50 | 50 |
最大力 (N) | 6000 | 6000 | 10000 | 15000 |
電極の長さ ((MM) | 450 | 450 | 450 | 500 |
作業ストレッチ (MM) | 80 | 80 | 80 | 80 |
冷却消費量 ((L/min) | 20 | 20 | 20 | 20 |
最大溶接容量 (MM) | 3.0+30 | 4.0+40 | 5.0+50 | 6.0+60 |
