証明: | CE | 製品名: | ステンレス鋼の点の溶接工機械 |
---|---|---|---|
適用: | 薄板金の溶接 | 機能: | 抵抗のスポット溶接 |
機械タイプ: | ペダルの溶接機 | 特徴: | プロジェクションスポット溶接 |
溶接材料: | アルミニウム、ステンレス鋼、金属の鋼鉄 | 最高。溶接容量: | 6+6mm |
保証サービスの後: | ビデオ テクニカル サポート、オンライン サポートおよび予備品 | 売り上げ後のサービスは提供した: | 自由な予備品、分野の取付け、依託および訓練 |
ハイライト: | 産業アルミニウム インバーター溶接機,アルミニウム インバーター点の溶接工,380vスポット溶接機械 |

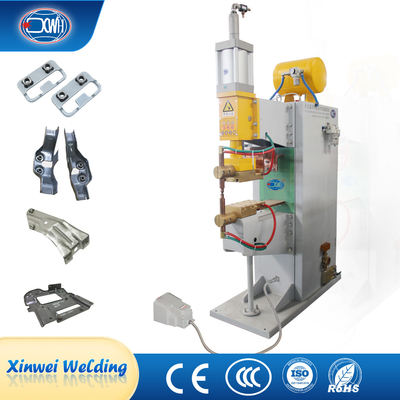

頑丈な産業産業アルミニウム インバーター溶接機の点の溶接工
製品の説明
DTNシリーズ固定小数点の投射のスポット溶接機械は低炭素鋼鉄、ステンレス鋼およびある非鉄金属のスポット溶接のために主に使用される;ナット間のプロジェクション溶接かボルトおよび版;そして金網と版間の溶接。
技術的な変数
項目/モデル | DN-40 | DN-63 | D (T) N-80 | D (T) N-100 | D (T) N-125 | D (T) N-160 | D (T) N-200 | |
50%の評価される力 | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
評価される第一次力 | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
二次電圧 | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
評価される頻度 | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
最高の。短絡の流れ | KA | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
最高。溶接力 | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
喉 | MM | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
電極のMax.Froce | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
働く打撃 | MM | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
冷水Consumpion 2.5bar | L /min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
電極のtlp | MM | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
腕 | MM | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
版を締め金で止める投射 | MM | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
Max.Welding Capaciry A3の鋼鉄 |
MM | 2.5+2.5 | 3+3 | 4+4 | 4.5+4.5 | 5+5 | 5+5 | 6+6 |
利点
1. 静止したスポット溶接機械のボディは厚くされた鋼板によって投げられ、ボディは安定している。
2. 上部および下の電極はよいがある補助圧力の非常に伝導性材料から成っていて、効果および高性能を溶接する。内部水冷システムは溶接の温度を減らすことができる。
3. 点の溶接工は異なった工作物の条件を満たすことができる溶接モードの15グループまで貯えることができる。
4. D (T) Nシリーズ固定点の溶接工は版、ナット、棒鋼、金属線、等を溶接できる。
プロダクト構造
労働環境および状態:冷水
①溶接機は循環の冷水を使用する。冷水の質は産業水標準に合い、冷水の流れは条件を満たす。
②冷水の入口の温度は5-30 ℃の範囲の内にある;吸入圧は0.15-0.3MPaの範囲の内にある。

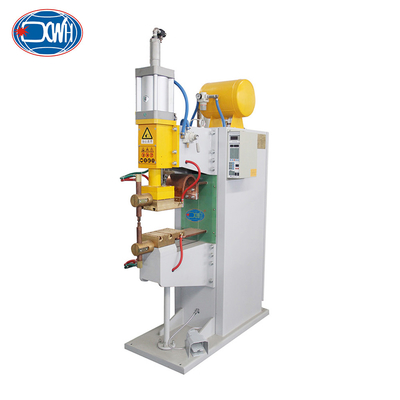

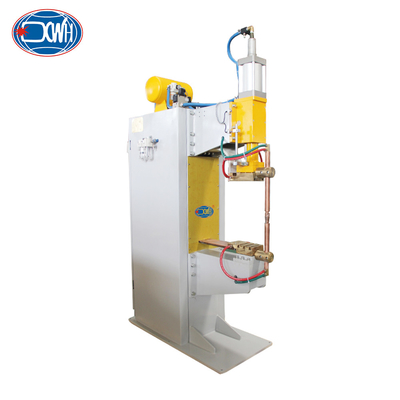

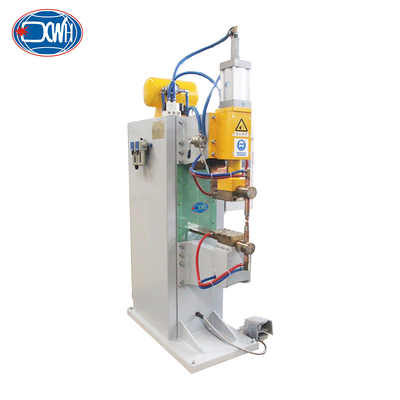

イメージ
適用
