証明: | Certification | 製品名: | ポータブル スポット溶接機 |
---|---|---|---|
機能: | 金属のスポット溶接機械 | 機械の種類: | 抵抗溶接機械 |
適用する: | 車の製造業 | タイプ: | 手動スポット溶接 |
最高。溶接の厚さ: | 5+5のmm | 評価される容量: | 60KVA、80KVA、100KVA |
販売後サービス: | 自由な予備品、分野の取付け、依託および訓練 | 保証後のサービス: | ビデオ テクニカル サポート、オンライン サポートおよび予備品 |
ハイライト: | 抵抗の点のアルミニウム移動式溶接工,携帯用アルミニウム移動式溶接工,60KVA携帯用溶接機 |
製品説明

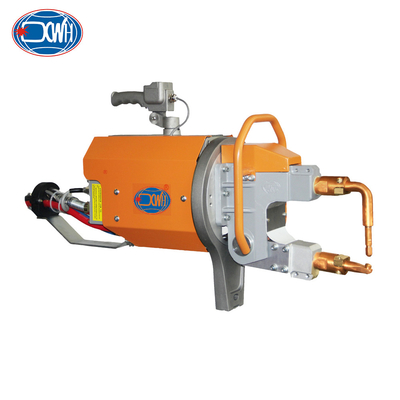

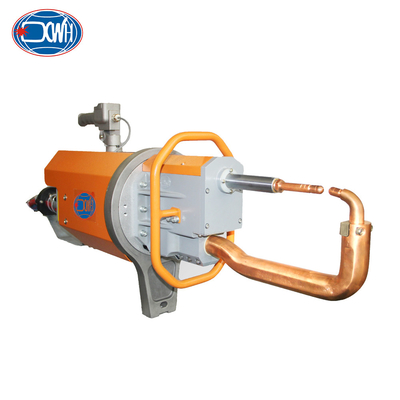

ポータブルスポット溶接機は,溶接トランスフォーマー,シリンダー,電磁弁,水とガス配送器,回転リングと懸垂棒,バランスシステム,制御ハンドル電気主回路は,制御器内の制御可能なシリコンを通り,そしてトランスフォーマーに供給される1相 AC 380V/50HZ入力を使用します.トランスフォーマーで減量された後電子は,電極間にある低電圧 (4.75-10V) と高電流 (12-20KA) で,二次出力となる.トランスフォーマーの出力電流を調整するために制御可能なシリコンの導電角を調整する制御器は,溶接仕様の要件を満たすために.
商品/モデル | ユニット | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
50% の電源 | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
最大短回路電流 | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
2次解電電電圧 | V | 5.58 | 5.58 | 6.8 | 6.8 | 7.9 | 7.9 |
50Hz/60Hz の電圧 | V | 380 | 380 | 380 | 380 | 380 | 380 |
腕の間の距離 | MM |
168-288 年 |
100 | 168-328 年 | 100 | 168〜428 | 100 |
電極での最大強度 | N | 3000 | 3000 | 3500 | 3000 | 3500 | 3000 |
作業ストローク | MM | 15〜45 | 15 から 25 まで | 15〜45 | 15 から 25 まで | 15〜45 | 15 から 25 まで |
円筒の最大走行量 | MM | 70 | 50 | 100 | 50 | 100 | 50 |
腕の最大長さ | MM | 750 | 350 | 1000 | 450 | 1100 | 500 |
圧縮空気供給 | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
軽鋼板の最大厚さ 腕の最小長さ | MM | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
500mmの腕で | MM | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
最大長さの腕を持つ | MM | 1.2+12 | 1.2+12 | 2+2 | 1.8+18 | 2.0+20 | 2.0+20 |
横線最大 | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
冷却水圧低下 | MPA | 0.2-0 だった3 | 0.2-0 だった3 | 0.2-0 だった3 | 0.2-0 だった3 | 0.2-0 だった3 | 0.2-0 だった3 |
冷却水流量 | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* 溶接腕の距離,角度,長さは顧客の要求に応じて作ることができます.
特徴:
1小さい,操作しやすく,省エネ/便利な操作と省エネ
2構造はコンパクトで,保守が容易/シンプルな構造と便利な保守/コンパクトな構造と友好的保守.
3携帯のスポット溶接機は,回転台がベアリングで構成されているので360°回転できます.

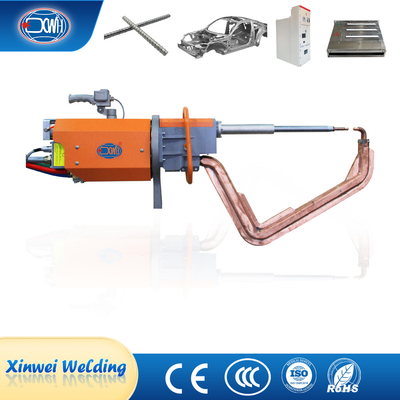

4最長の溶接腕は1300mm,最短は220mmです.
5身体構造は強く 損傷に耐える
適用:
携帯スポット溶接機は,自動車製造,保守,家電,ドアと窓,農業,鉄鋼工業および他の金属加工産業.
電気抵抗溶接の溶接原理
2つの柱状の電極の間に圧力をかけ,電気が加熱され,接点で溶け,ピングレットを形成します.その後,電源を切ります.溶接は固まり,圧力で結晶化して密度の高い溶接点を形成する.スポット・ウェルディングは,薄いプレート (ラップ) と鋼棒を溶接するのに適しています.自動車,航空機,電子機器,楽器および日常用品の生産に使用されています.
一般的な構造

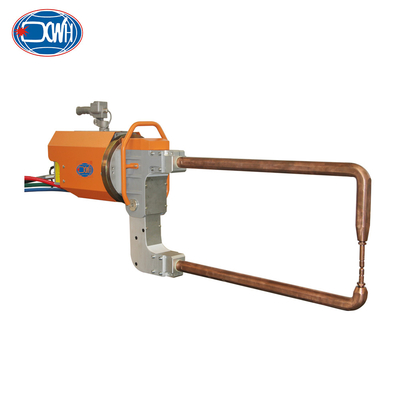

多電極アーム
使用と設置
画像
