| ブランド名: | XWH |
| モデル番号: | DN2 |
| MOQ: | 1セット |
| 価格: | $4500- $6000.00 |
| 支払条件: | L/C、D/A、D/P、T/T、ウェスタン・ユニオン、MoneyGram |
| 供給能力: | 1週あたりの500組のセット/セット |
製品の説明

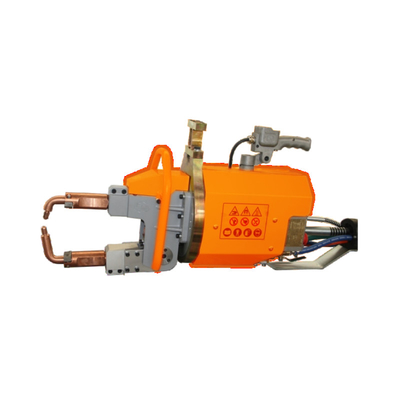

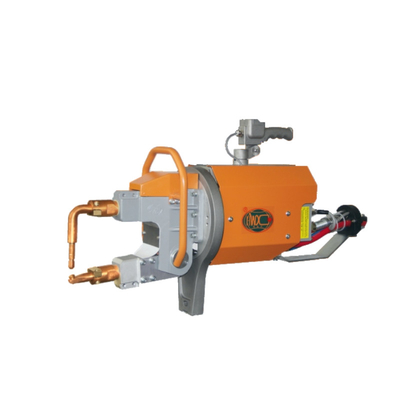

携帯用スポット溶接機械は重圧の下で溶接のために熱源として溶接物を現在の貫流によって発生する抵抗熱を使用する。薄い版の構造の低炭素鋼鉄部品のスポット溶接のために主に使用されて。
携帯用スポット溶接機械は空気で一般に中断され、溶接はさみに適用範囲が広いケーブルを通して接続される。携帯用スポット溶接機械の溶接はさみはから選ぶべきさまざまな構造形態を備えている従って携帯用スポット溶接機械に動いてが不便である大きい工作物スポット溶接のための据え付け品で付かなければならない複雑な形の工作物、または工作物のための強い適応性がある。自動車ボディ スポット溶接では、大きい薄板金箱のためのスポット溶接 プロセスに広い応用範囲があり、不可欠な溶接装置である。
| 項目/モデル | 単位 | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| 50%の力 | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
| 最高の短絡の流れ | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
| 二次電圧の荷を下しなさい | V | 5.58 |
5.58
|
6.8
|
6.8
|
7.9
|
7.9
|
| 50Hz/60Hzの電圧 | V | 380 | 380 | 380 | 380 | 380 | 380 |
| 腕間の間隔 | MM |
168-288 |
100 |
168-328
|
100 |
168-428
|
100 |
| 電極のMax.strength | N |
3000
|
3000
|
3500 |
3000
|
3500 |
3000
|
| 働く打撃 | MM | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| シリンダーのMax.stroke | MM |
70
|
50
|
100 | 50 | 100 | 50 |
| 最高。腕の長さ | MM |
750
|
350 | 1000 | 450 | 1100 | 500 |
| 圧縮空気の供給 | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| min.length sの腕を搭載する穏やかな鋼板の最高の厚さ | MM | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| 500mmの腕を使って | MM | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| 最大長の腕を使って | MM | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| クロス ワイヤーの最高 | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| 冷水の圧力降下 | MPA |
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
| 冷却の水流 | L /MIN | 4 | 4 | 4 | 4 | 4 | 4 |
*溶接の腕の間隔、角度および長さは顧客の要求に従って作ることができる。
特徴:
1. 機械は回転盤が軸受けによって形成される360°asを回すことができる。
2. カスタマイズされた溶接はさみは、最も長い溶接の腕1300mmであり、最も短いの220mmである。
3。 接続された電力線、管理線、水入口管、水出口の管およびガス管は均一に一緒に束ねられる。保護版は変圧器およびシリンダーの両側で十分にオペレータの安全を保護するために提供される。
4。 変圧器は、国際規格と一直線に設計され、ヨーロッパの技術標準に従ってプロダクト技術を進めた。それはエポキシ樹脂全面的な吸引採型、クラスFの絶縁材およびIP65高い保護レベルを採用する。過熱する保護機能、高性能、低い磁気損失および高出力力を使って。
働き主義
工作物は上部および下の電極、と抵抗溶接を持っていることの間で加圧され、活気づく。
溶接の部分の抵抗がR （Ω）時、溶接電流はI （a）であり、力は方式に従って時間通りにt （秒）、である:ある特定の抵抗の価値Rの金属材料がある特定の時間t以内に熱する抵抗が原因で渡ること現在のI、および発生する熱はQ.である。金属の抵抗の流れが溶解した金属を熱するのに使用され次に金属は冷却され、結晶し、そして重圧の下で接続される。これは抵抗溶接と呼ばれる。
溶接の腕はカスタマイズすることができる
プロダクト構造の概観
この一連の溶接機は溶接変圧器、ガス回路（与圧）システム、水回路（冷却）システム、溶接はさみ、抵抗溶接のコントローラーおよび動きのメカニズムで主に構成される。溶接されるべき工作物の形および溶接機の作動条件に従って、溶接はさみはいろいろ構造形態を備えている。
Xのタイプ溶接機は横の平面のまたは横の平面の近くの溶接のために適して、Cのタイプ溶接機は縦平面のまたは縦平面の近くの溶接のために適している。溶接はさみの形はユーザーの要求に従って設計することができる。
