製品名: | 携帯用溶接機220v | 機能: | 点Weldinng |
---|---|---|---|
評価される容量: | 60KVA、80KVA、100KVA、 | 機械タイプ: | 抵抗溶接機械 |
特徴: | 容易な操作 | 最高。溶接の厚さ: | 5+5のmm |
評価される使用率: | 50% | 重量(KG): | 60KG |
ハイライト: | 点の携帯用アルミニウム溶接工,220v携帯用アルミニウム溶接工,1KHZ携帯用スポット溶接機械 |
製品の説明

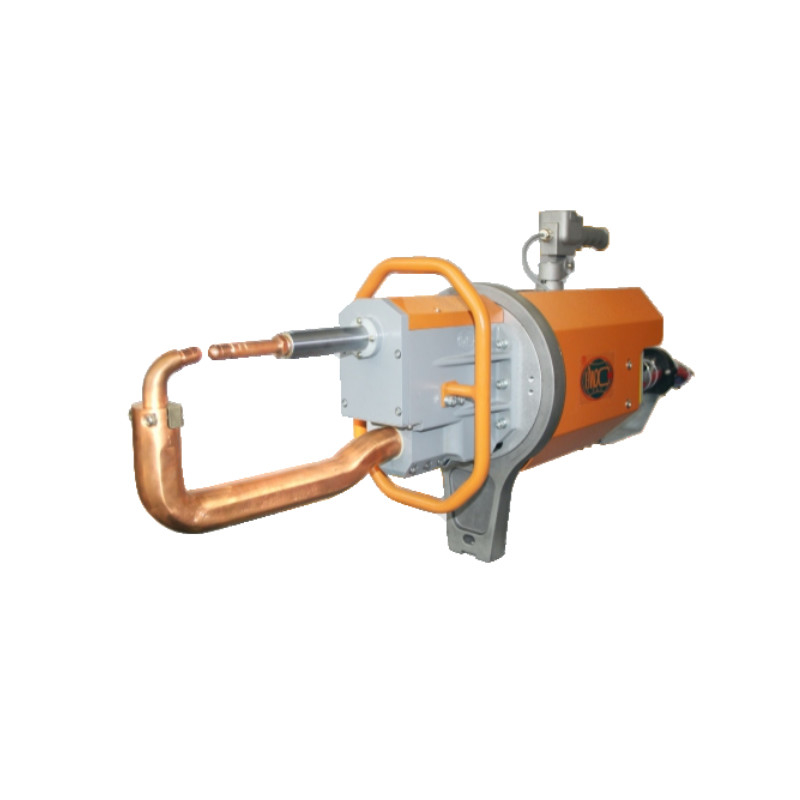

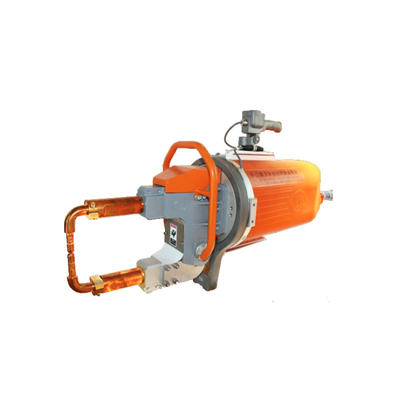

携帯用スポット溶接機械は溶接変圧器のような関連した装置、空気シリンダー、電磁石弁、水およびガスのディストリビューター、回転リングおよびサスペンダー、バランスをとるシステムおよび制御ハンドル統合するモジュール設計を採用する。主要な電気回路は三相AC 380V/50HZ入力を使用する。中間周波数インバーター抵抗溶接のコントローラーに入った後、三相交流電力は改正回路を通ってDC電源になり、次に中間周波数1KHZ AC方形波の出力になるために力の転換装置(IGBTs)で構成されるインバーター回路を通る。変圧器によって減少の後で、三相交流電力は工作物を溶接するための電極へのDC電源に調整される。中間周波数インバーター コントローラーは指定を溶接する条件を満たすために安定した現在の出力を得るのに現在のフィードバックおよびパルス幅変調(PWM)を使用する。
項目/モデル | 単位 | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
50の力 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
最高の短絡の流れ | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
二次電圧の荷を下しなさい | V | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
50Hz/60Hzの電圧 | V | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
腕間の間隔 | MM |
120-280 |
100-300 | 120-128 | 100-300 | 120-280 | 100-300 |
電極のMax.strength | N | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
働く打撃 | MM | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
Max.stroke | MM | 50-120 | 60/100/140 | 50-120 | 60/100/140 | 50-120 | 60/100/140 |
最高。腕の長さ | MM | 500 | 500 | 600 | 500 | 600 | 500 |
圧縮空気の供給 | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
min.length sの腕を搭載する穏やかな鋼板の最高の厚さ | MM | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
500mmの腕を使って | MM | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
最大長の腕を使って | MM | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
クロス ワイヤーの最高 | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
冷水の圧力降下 | MPA | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
冷却の水流 | l /min | 8 | 8 | 8 | 8 | 8 | 8 |
*溶接の腕の間隔、角度および長さは顧客の要求に従って作ることができる。
特徴:
1. 三相入力、高い動作周波数、低い変圧器の損失および重要な省エネの効果
2. 変圧器は300kvaの二次管のブランドによってがABBである変圧器まである場合もある
3. 高力版、アルミニウムの、電流を通された金属および他の材料を溶接できよい溶接は効果をもたらす
4. 溶接電流は高い制御正確さ、安定した出力電流、低いインダクタンスおよび小さいはねとのDC、である
5.十分に封じられたプラスチック貝はより安全である
6。 コントローラーは2つの溶接はさみを制御できる
7.工作物の版の厚さに自己適応性がある
適用:
携帯用スポット溶接機械は自動車、オートバイ、航空、薄板金の構造部品、医療機器、軽い産業機械、家庭用電化製品および他の分野で広く利用されている。そしてそれは溶接の炭素鋼シート、上塗を施してある鋼板、ステンレス鋼 シート、アルミニウム薄板金できる。
概要の構造
Mutipleの電極の腕
使用及び取付け
プロダクト塗布
