製品名: | 販売のための携帯用溶接工 | 適用: | 自動ボディ点の溶接工 |
---|---|---|---|
機能: | 抵抗溶接機械 | MOQ: | 1セット |
最高。溶接の厚さ: | 5+5のmm | 特徴: | 容易な操作 |
保証サービスの後: | ビデオ テクニカル サポート、オンライン サポートおよび予備品 | 売り上げ後のサービスは提供した: | 自由な予備品、分野の取付け、依託および訓練 |
ハイライト: | 移動式携帯用溶接機,アルミニウムは携帯用溶接機をタイプする,380V自動ボディ点の溶接工 |
製品の説明

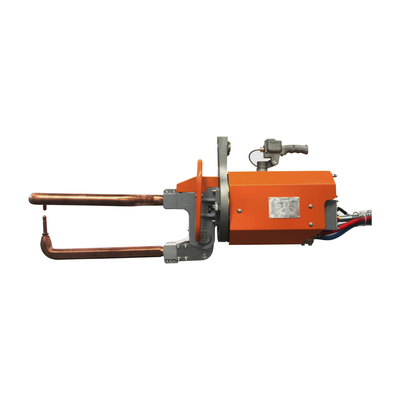

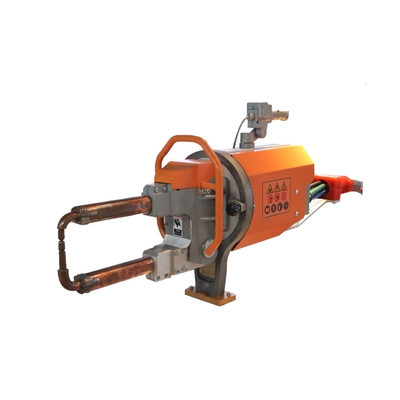

携帯用スポット溶接機械は溶接変圧器から主に、ガス道システム(空気シリンダー、電磁弁、部品を処理する空気源)、水道の冷却装置(入口および出口の配水管、分配ブロック)、電極の腕アセンブリ(電極の腕、曲げられた電極の腕、電極の座席、電極突出し長さの棒、電極の帽子)、制御ハンドル、掛かる回転メカニズムおよびコントローラー成っている。
項目/モデル | 単位 | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
50%の力 | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
最高の短絡の流れ | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
二次電圧の荷を下しなさい | V | 5.58 |
5.58
|
6.8
|
6.8
|
7.9
|
7.9
|
50Hz/60Hzの電圧 | V | 380 | 380 | 380 | 380 | 380 | 380 |
腕間の間隔 | MM |
168-288 |
100 |
168-328
|
100 |
168-428
|
100 |
電極のMax.strength | N |
3000
|
3000
|
3500 |
3000
|
3500 |
3000
|
働く打撃 | MM | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
シリンダーのMax.stroke | MM |
70
|
50
|
100 | 50 | 100 | 50 |
最高。腕の長さ | MM |
750
|
350 | 1000 | 450 | 1100 | 500 |
圧縮空気の供給 | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
min.length sの腕を搭載する穏やかな鋼板の最高の厚さ | MM | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
500mmの腕を使って | MM | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
最大長の腕を使って | MM | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
クロス ワイヤーの最高 | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
冷水の圧力降下 | MPA |
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
0.2-0.3
|
冷却の水流 | L /MIN | 4 | 4 | 4 | 4 | 4 | 4 |
*溶接の腕の間隔、角度および長さは顧客の要求に従って作ることができる。
特徴:
1. 電気を作動させ、救うこと容易なライト級選手
2. 密集した構造および容易な維持
3. 回転盤は軸受けが装備され、360°を回す
4. カスタマイズされた溶接はさみは、最も長い溶接の腕1300mmであり、最も短いの220mmである
5. より少なく身に着けている部品および高いコスト パフォーマンス
働き主義
工作物は上部および下の電極、と抵抗溶接を持っていることの間で加圧され、活気づく。
溶接の部分の抵抗がR (Ω)時、溶接電流はI (a)であり、力は方式に従って時間通りにt (秒)、である:ある特定の抵抗の価値Rの金属材料がある特定の時間t以内に熱する抵抗が原因で渡ること現在のI、および発生する熱はQ.である。金属の抵抗の流れが溶解した金属を熱するのに使用され次に金属は冷却され、結晶し、そして重圧の下で接続される。これは抵抗溶接と呼ばれる。
溶接の腕はカスタマイズすることができる
プロダクト構造の概観
この一連の溶接機は溶接変圧器、ガス回路(与圧)システム、水回路(冷却)システム、溶接はさみ、抵抗溶接のコントローラーおよび動きのメカニズムで主に構成される。溶接されるべき工作物の形および溶接機の作動条件に従って、溶接はさみはいろいろ構造形態を備えている。
Xのタイプ溶接機は横の平面のまたは横の平面の近くの溶接のために適して、Cのタイプ溶接機は縦平面のまたは縦平面の近くの溶接のために適している。溶接はさみの形はユーザーの要求に従って設計することができる。
