製品名: | ワイヤー溶接工の銅の溶接機を作るアルミニウム手動脈拍の点の溶接網 | 溶接材料: | アルミニウム、ステンレス鋼、金属の鋼鉄 |
---|---|---|---|
機能: | 薄板金の点Weldinng | 機械タイプ: | 抵抗溶接機械 |
タイプ: | 静止した溶接機 | MOQ: | 1セット |
保証サービスの後: | ビデオ テクニカル サポート、オンライン サポートおよび予備品 | 売り上げ後のサービスは提供した: | 自由な予備品、分野の取付け、依託および訓練 |
ハイライト: | 手動脈拍の銅の溶接機,アルミニウム手動脈拍ワイヤー溶接工,AC380Vの銅の溶接機 |
ワイヤー溶接工の銅の溶接機を作るアルミニウム手動脈拍の点の溶接網
製品の説明
中間周波数の固定スポット溶接機械はボディ、溶接変圧器、水循環方式、空気循環方式、マイクロコンピューターの抵抗溶接機械コントローラー、フィート スイッチ、等で構成される。
標準的な固定スポット溶接機械はマイクロコンピューターの抵抗溶接のコントローラーが付いているマッチである。主要な回路部品の電気支承板は溶接機ボディに取付けられ、コントローラーは溶接機の左側で掛かる。
技術的な変数
項目モデル | DN (B) - 100 | DN (B) - 160 | DN (B) - 200 | DN (B) - 250 |
評価される力(KVA) | 100 | 160 | 200 | 250 |
入力(V) | 3φAC 380V | 3φAC 380V | 3φAC 380V | 3φAC 380V |
最高。短絡の流れ(KA) | 30 | 35 | 40 | 45 |
使用率(%) | 50 | 50 | 50 | 50 |
最高。力(N) | 6000 | 6000 | 10000 | 15000 |
電極の長さ(MM) | 450 | 450 | 450 | 500 |
働く打撃(MM) | 80 | 80 | 80 | 80 |
冷却の消費(L /min) | 20 | 20 | 20 | 20 |
最高。溶接容量(MM) | 3.0+3.0 | 4.0+4.0 | 5.0+5.0 | 6.0+6.0 |
利点
(1)。仕事の圧力影響を軽減し、騒音を減らす圧力頭部の下がり、上昇の速度は自由に調節することができる;
(2)二次コンダクターは上部の絶縁材モードを採用し、絶縁材の性能は安定し、信頼できる;
(3)主要な回路は強く、安定した信頼できる出力が付いているwater-cooled強力なシリコン制御整流素子 モジュールを、採用する;
(4)水回路素子はすべて銅およびステンレス鋼から成り、視覚水流の表示が水流を表示するために装備されている;
(5)高い生産の効率および低い労働の強度の操作は、フィート スイッチによって制御される。
プロダクト構造
スポット溶接周期は次の段階から成っている
1) 与圧:溶接電流の関係の始めへの電極の低下の始めから時間。このプロセスは工作物の溶接によい接触があるように電極が力の前に工作物を圧縮することを保障する。
2) 溶接:溶接電流は工作物を通して熱を発生させ、溶接の点は溶ける中心(すなわちナゲット)を形作る圧力の下で溶ける。
3) 維持:溶接プロセスの後で、電極圧力は維持され続ける;溶解した中心ははんだの接合箇所を形作るために冷却する。
4) 残り:電極の持ち上がることからの溶接の後の電極の落下へ時間再度。
上記の4つのプロセスの時間の設定は抵抗溶接機械コントローラーによってプログラムされる。プログラミングの間に、適切な与圧および溶接の質を保障するために充電された溶接が電極圧力の後で満たす条件を、遂行されることを保障する積分時間は溶接機の働く速度に従って定められる。

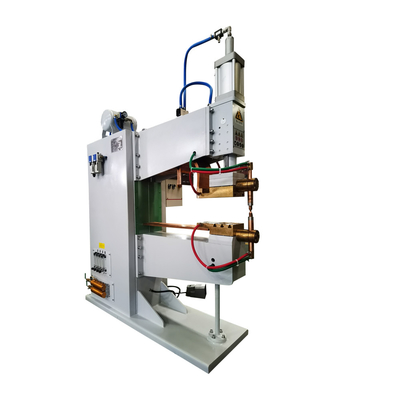

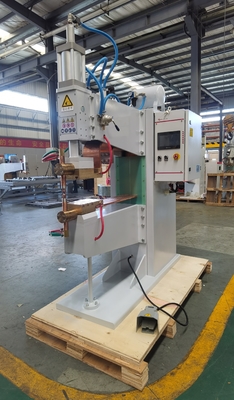

イメージ
適用
