製品名: | フル オートマチックの耐火性のドアの静止した点の溶接工 | 溶接材料: | スチール 銅 アルミニウム |
---|---|---|---|
特徴: | 安定した溶接電流 | マシンタイプ: | 抵抗溶接機 |
適用: | 産業 | MOQ: | 1セット |
アフター保証サービス: | ビデオ技術サポート、オンライン サポート、スペアパーツ | 提供される売り上げ後のサービス: | 自由な予備品、分野の取付け、依託および訓練 |
ハイライト: | 220V金網のスポット溶接機械,Plcの鋼鉄ドアの点の溶接工 |
自動管の220Vスポット溶接の溶接機の鋼鉄ドアの点の溶接工を金網
製品紹介

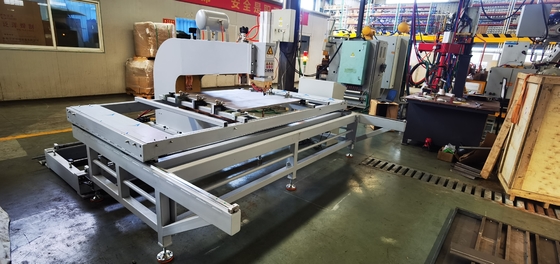

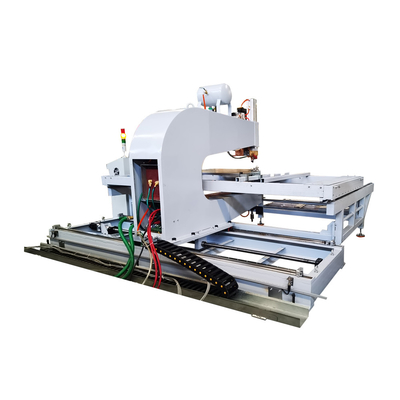

静止したスポット溶接機械は耐火性のドアのためにカスタマイズされる。溶接機は棚で、工作物の移動プラットホーム、溶接機の移動メカニズム、上部および下の電極、溶接変圧器、溶接機のコントローラー、PLCのコントローラー、空気循環方式、冷水の循環方式および他の部品構成される。
技術的な変数
モデル/項目 | D (N) B--160 | D (N) B--200 | D (N) B--250 |
評価される力(KVA) | 160 | 200 | 250 |
入力(V) | 3φAC 380V | 3φAC 380V | 3φAC 380V |
最高。短絡の流れ(KA) | 40 | 40 | 45 |
最高。力(n) | 6000 | 10000 | 15000 |
電極の長さ(MM) | 450 | 450 | 500 |
働く打撃(MM) | 80 | 80 | 80 |
冷却の消費(L /min) | 20 | 20 | 20 |
Max.welding容量(MM) | 4.0+4.0 | 5.0+5.0 | 6.0+6.0 |
利点
1. 電極の安定した機械構造の上部そして下げ気味補助打撃との圧力モードを適用する。溶接の効率は大いにより高い。
2. 溶接機の変圧器は特別な抵抗溶接機械、鋼鉄切れが高い磁気の特色になるケイ素を採用する:力によって冷却される内部の水;より強い力および高い義務の比率。
3. 異なった種類の溶接シートのためにかなり便利であるマイクロコンピューターおよび缶によって制御されて最高で16組の溶接の設定を救った。
4. ナット、スタッド、交通用具、世帯項目、車で広く利用されたできなさい。そしてそれは溶接された低炭素鋼鉄、ステンレス鋼、上塗を施してある鋼鉄、非鉄金属ワイヤー、シート、管、等のどちらである場合もある。
構造
溶接機の部品:
防火扉のスポット溶接機械はフレームから、工作物の移動プラットホーム、溶接機の移動メカニズム、上部および下の電極、溶接変圧器および溶接機のコントローラー、PLCのコントローラー、空気循環方式、冷水の循環方式および他の部品成っている。
空気伝達メカニズム:
防火扉のスポット溶接機械が溶接のために使用されるとき、上部の電極の下がり、溶接物の押すことはシリンダー、ピストン、ガイド棒、密封リング、密封リング、等で空気伝達メカニズムによって、メカニズム構成される実現される。
空気循環方式:
空気循環方式は球弁、エア フィルター、圧力減圧弁、オイルの噴霧器、電磁石の空気弁、シリンダー、等で構成される。
働き主義
工作物を取付けなさい:後部ポジション・ブロックおよび右のポジション・ブロックは参照のポジション・ブロックとして使用される。調節するためには、モーター ゼロ ポイントは訂正される必要がある。他のポジション・ブロックは工作物の近くで調節することができる。側面の浮遊ポジション・ブロックは溶接の点の変位を避けるために工作物およびパネルのフレームワークを一緒に締め金で止める。(手動締め金で止めるねじは側面の浮遊ポジション・ブロックの工作物を修理する)。
溶接:開始の後で停止ボタンが押されるまで(自動)スイッチは、プログラム自動制御プロダクトを完了するために装置の行為を押される。
制御システム機能
特定の機能は次の通りある:
1.The通電時間:正確に溶接の一貫性に必要条件を提供するIGBTによって通電時間を制御するために置くことができる。
2. 一定した現在の機能:通常のエネルギー蓄積の溶接は溶接電流を制御できないこと基本的な問題を解決するIGBTの制御によって一定した現在の機能を実現できる。
3. 多数の排出の脈拍:3つの溶接の脈拍を持ちなさい:予備加熱、および和らげること溶接する。溶接の脈拍は循環させ周期の数は99に最高で置くことができる。
4. 溶接電流の表示:溶接電流の有効な価値そしてピーク値は溶接の後で表示することができる。
イメージ
適用
